Teilaufstellung zur Peitz  V- Auflaufbremse Typ

 PAV/SR 2.0 MX

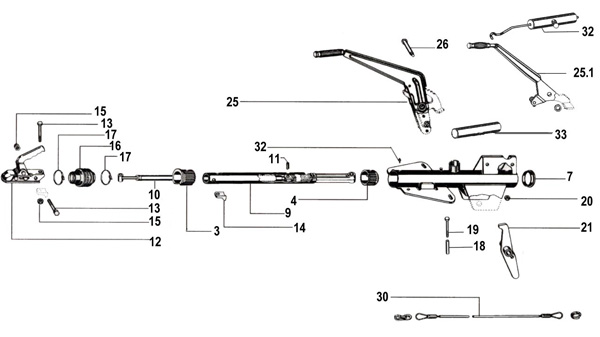

Explosionszeichnung der Peitz PAV/SR-X Auflaufbremsen

Über die Links der Ersatzteile kommen sie zu den passenden Artikeln in unserem Shop.
www.anhaengerteileshop.de
 Dort können sie die Teile in den Warenkorb legen

1
407215
Ersatz Auflaufbremse PAV/SR 2.0 MX
  3 407010 Gleitlager vorn
  4 407011 Gleitlager hinten
  7 407012 Abschlußkappe
 8
407116
Schubstangengruppe komplett 9-15
  9 407133 Schubstange
 10 407131 Stoßdämpfer
 11 406997 Schwerspannhülse
 12
167010 Zugkugelkupplung
13 108070 Sechskantschraube M12
14 408014 Anschlag für Schubstange
15 004950 Sicherungsmutter M12
16 407136 Faltenbalg
17 013040 Kabelbinder
18 407005 Distanzbuchse
19 407018 Schraube M14 x 90mm
20 407017 Sicherungsmutter M14
21 407135 Umlenkhebel für Zahnbogen HB - HF
21
407139
Umlenkhebel für Kraftspeicher HB - KH
25 408050 Handbremshebel mit Zahnbogen HF
25
408064
Handbremshebel für Kraftspeicher KH
26 600076 Gewindebolzen
30 034990 Abreißseil 1000mm
32
407142
Kraftspeicher
33
407153
Federspeicher
132
407037
Schmiernippel zum Einschlagen
