Teilelisten und Explosionszeichnungen zu Alko Rohr Auflaufbremsen Typen bis Baujahr 1992
| Auflaufeinrichtungen Rohr | |||
| Typ | Zeichnung |
Teile
|
|

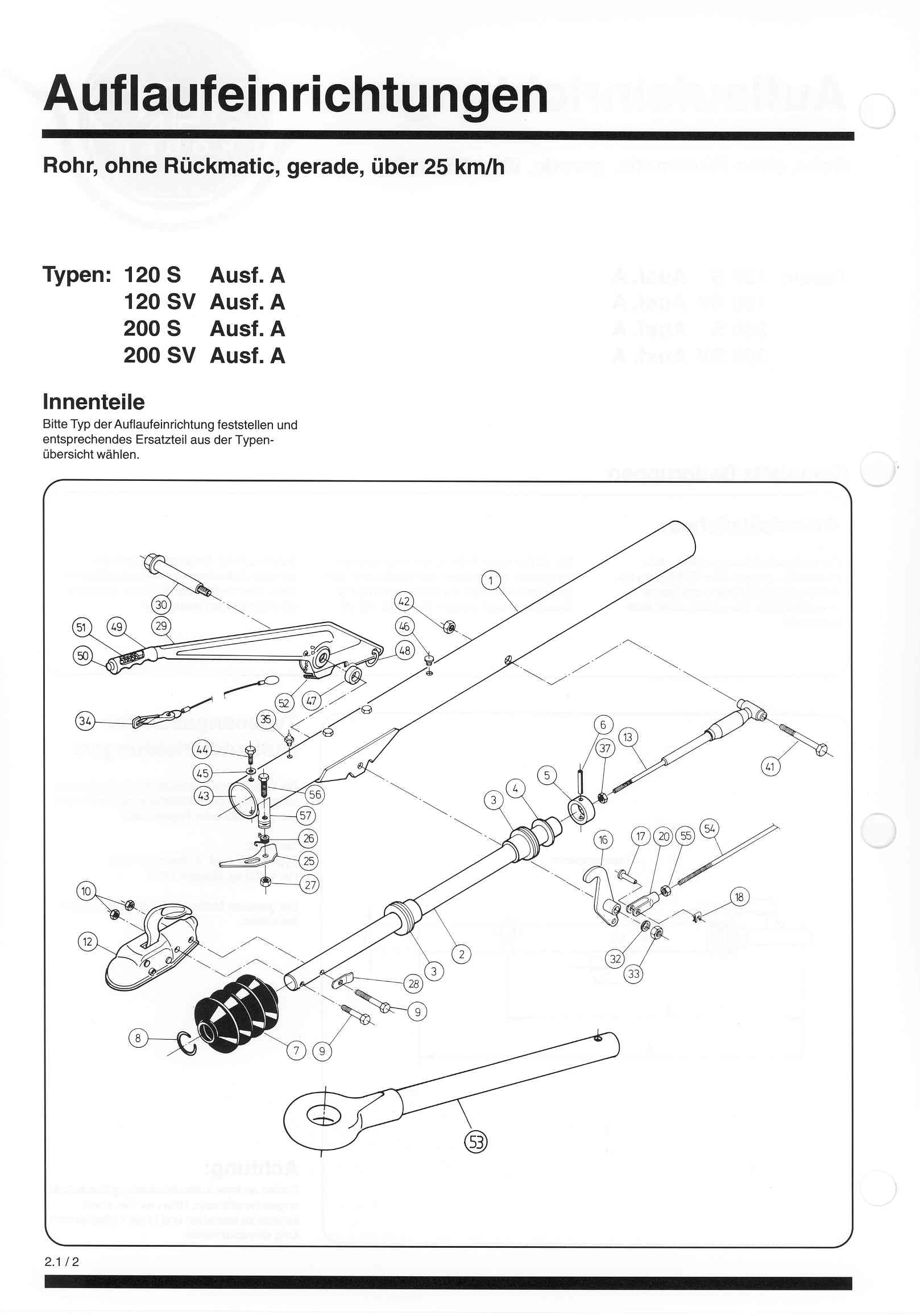

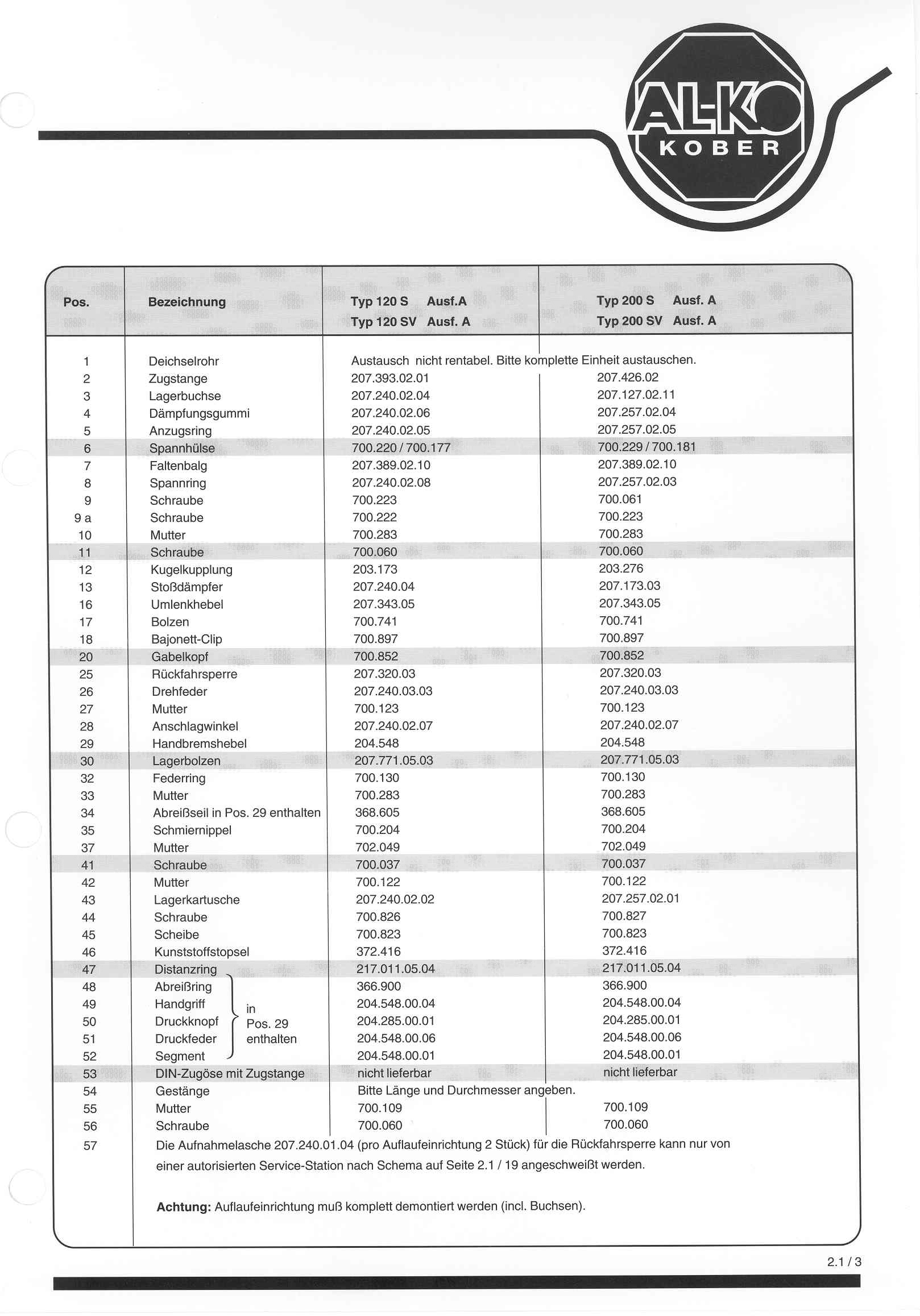

| - ohne Rückmatik, gerade | 120
S A 120 SV A 200 S A 200SR/1 A |
2.1-2.jpg | 2.1-3.jpg |

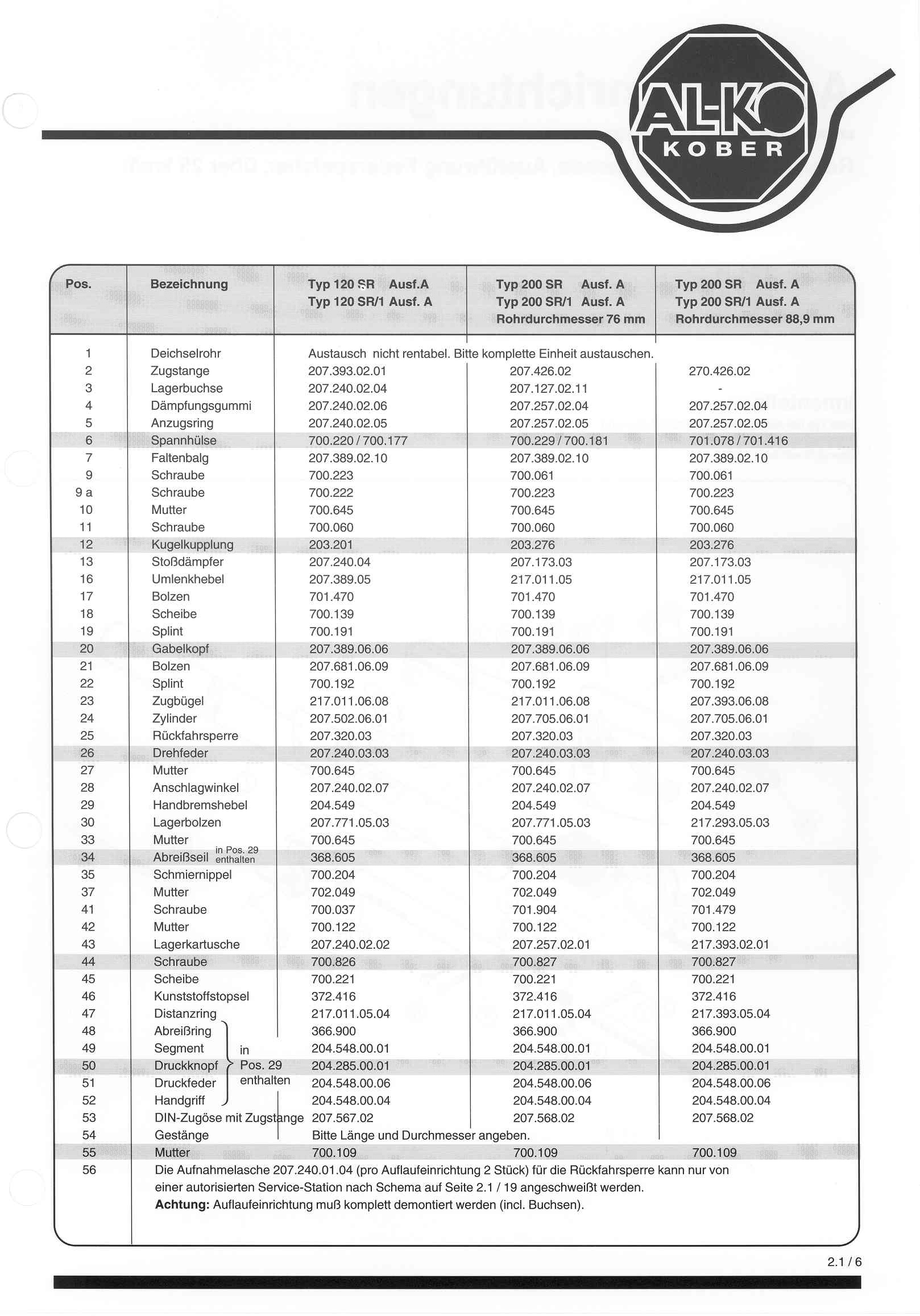

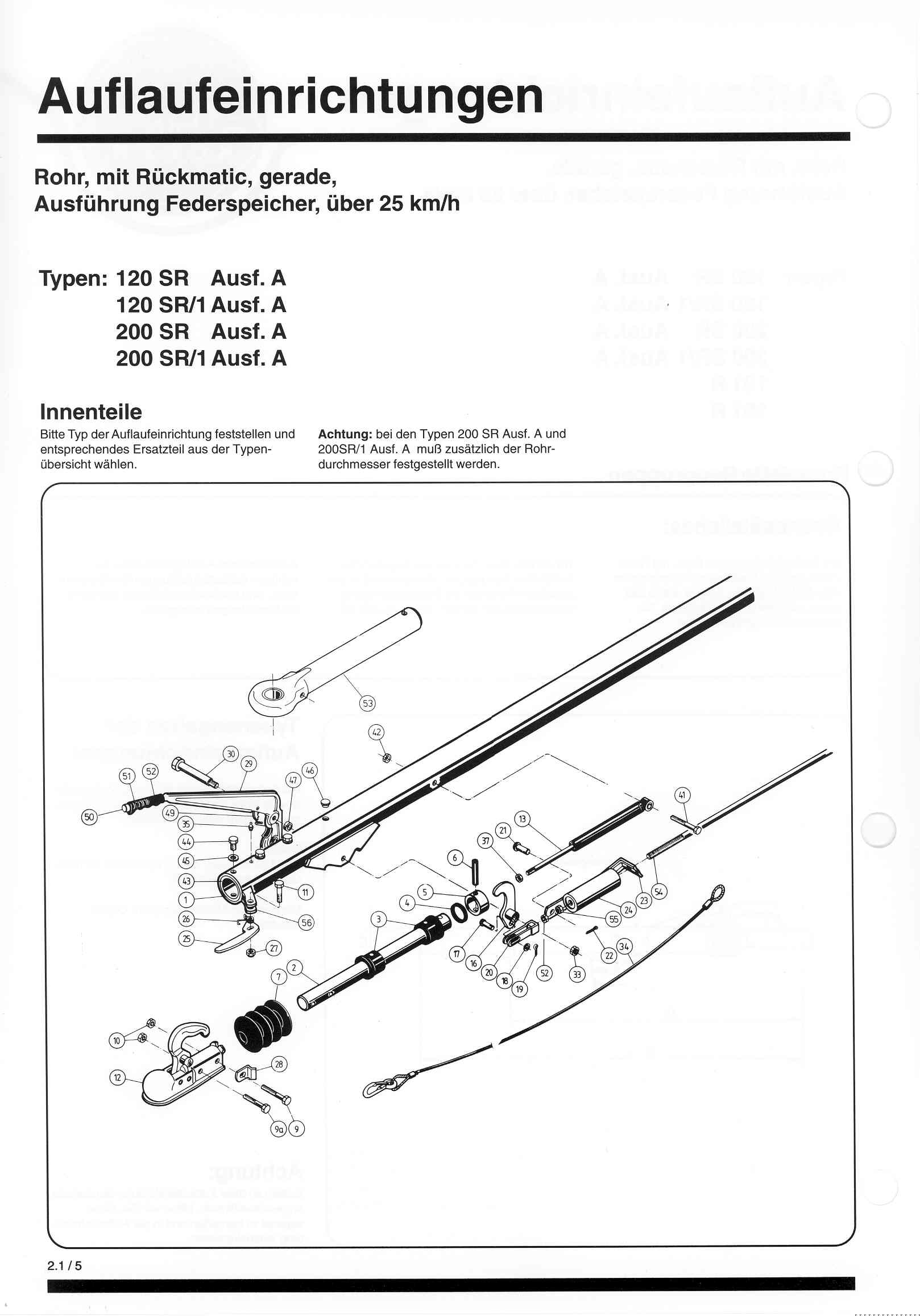

| - mit Rückmatik,
gerade Ausführung Federspeicher |
120
SR A 120SR/1 A 200 SR A 200 SR/! A |
2.1-5.jpg | 2.1-6.jpg |

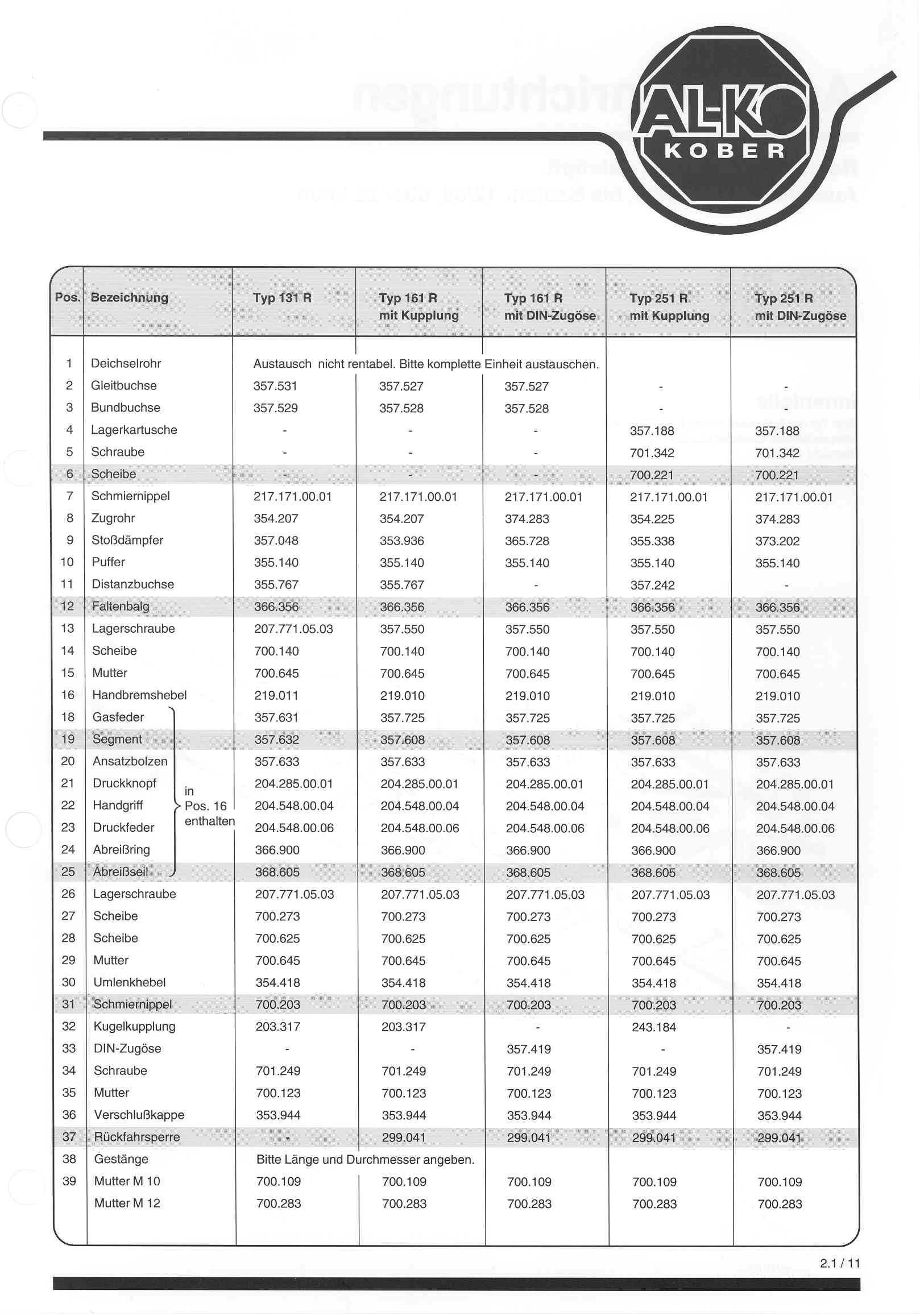

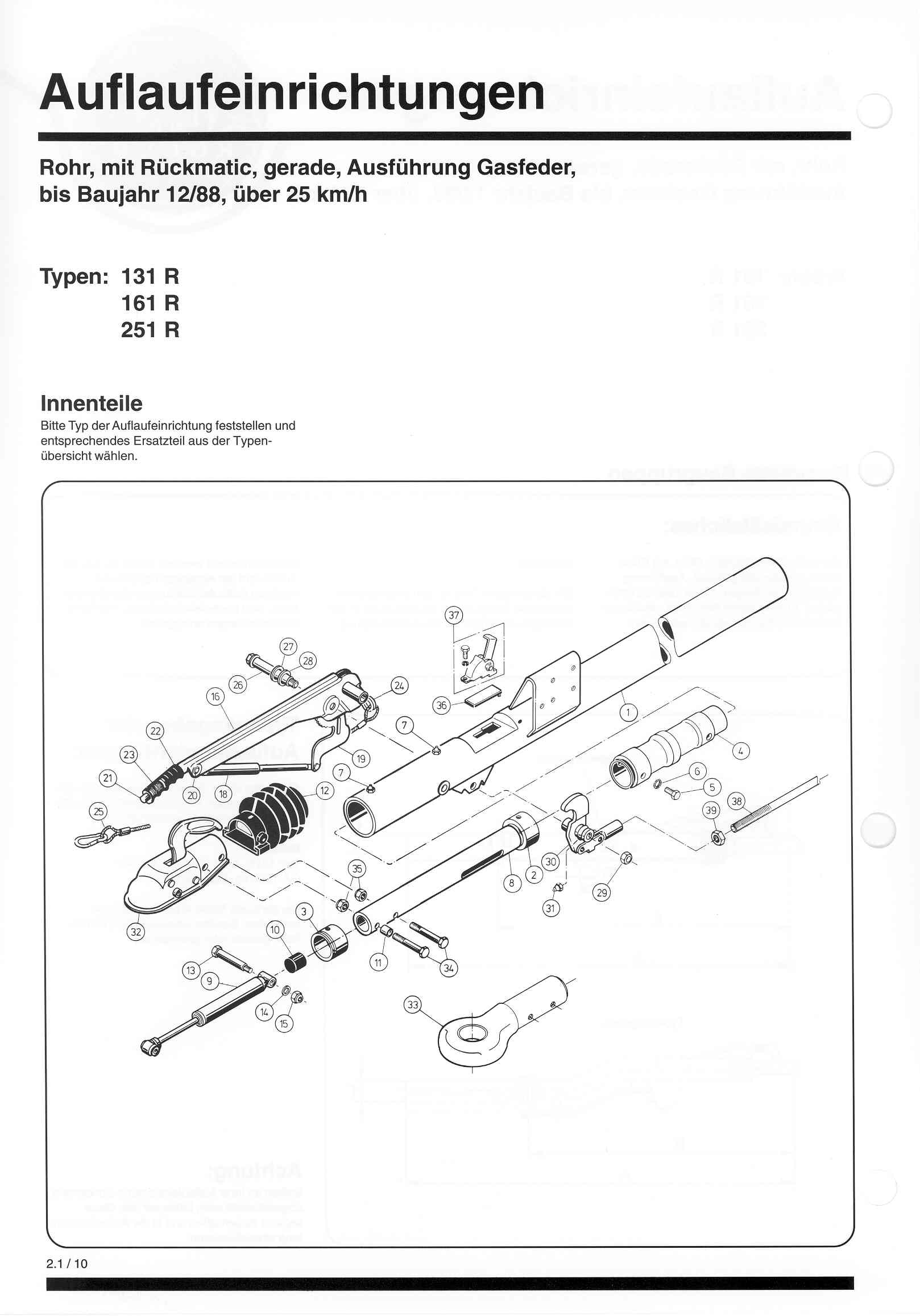

| - mit
Rückmatik, gerade
Ausführung Gasfeder bis Baujahr 12/88 |
131
R, 161 R 251 R |
2.1-10.jpg | 2.1-11.jpg |
| -

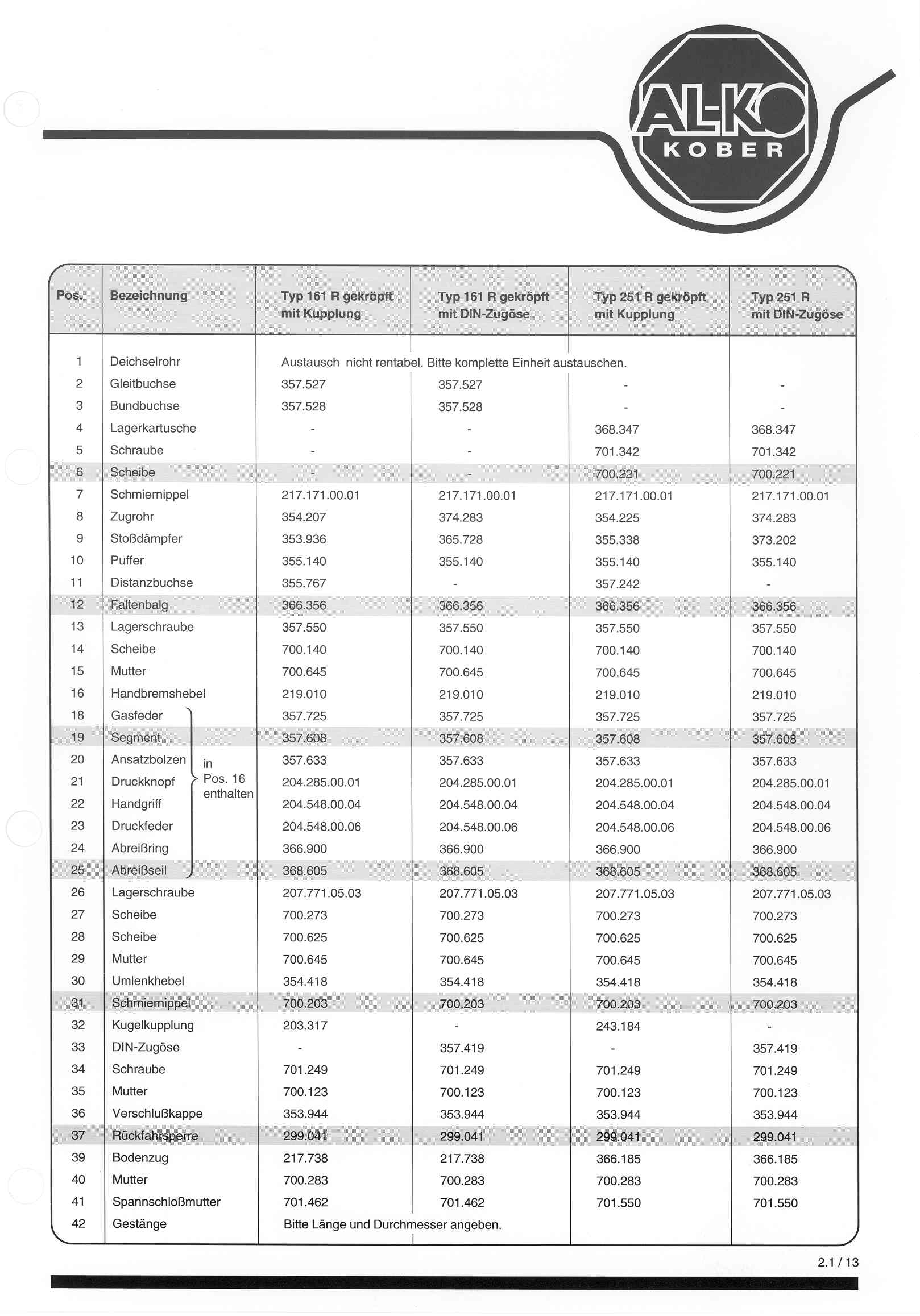

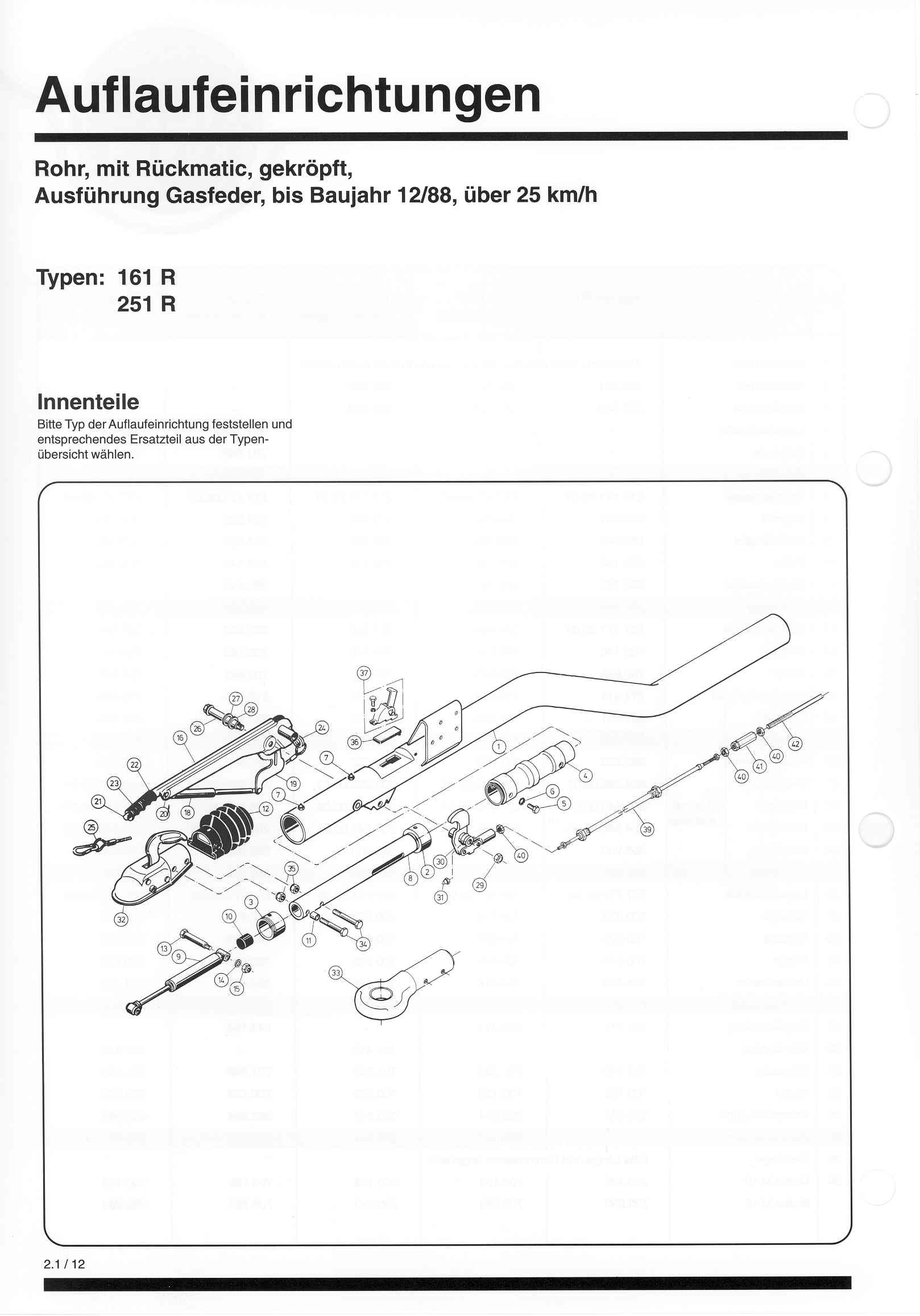

mit Rückmatik, gekröpft Ausführung Gasfeder bis Baujahr 12/88 |
131
R 161 R 251 R |
2.1-12.jpg | 2.1-13.jpg |
| -

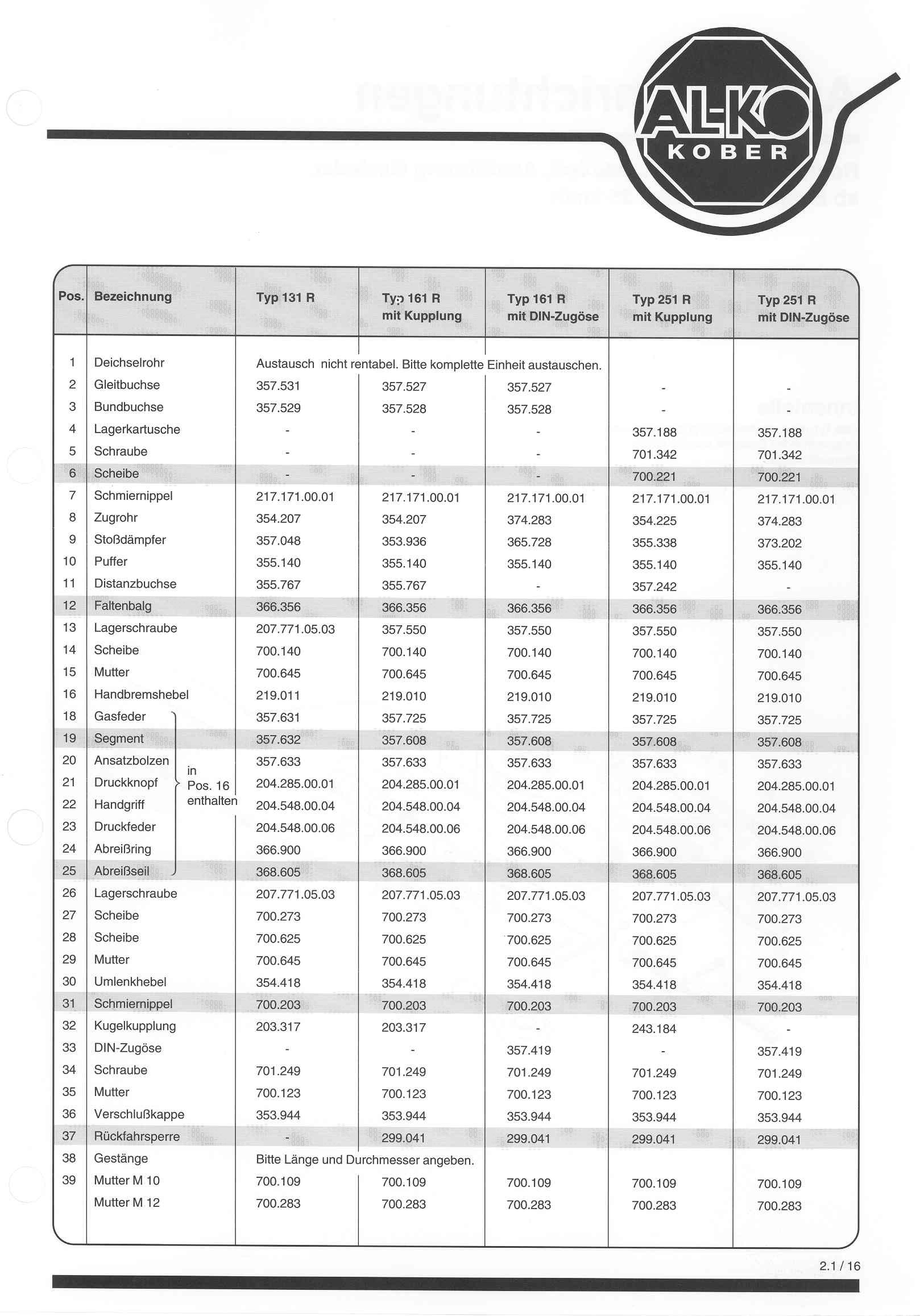

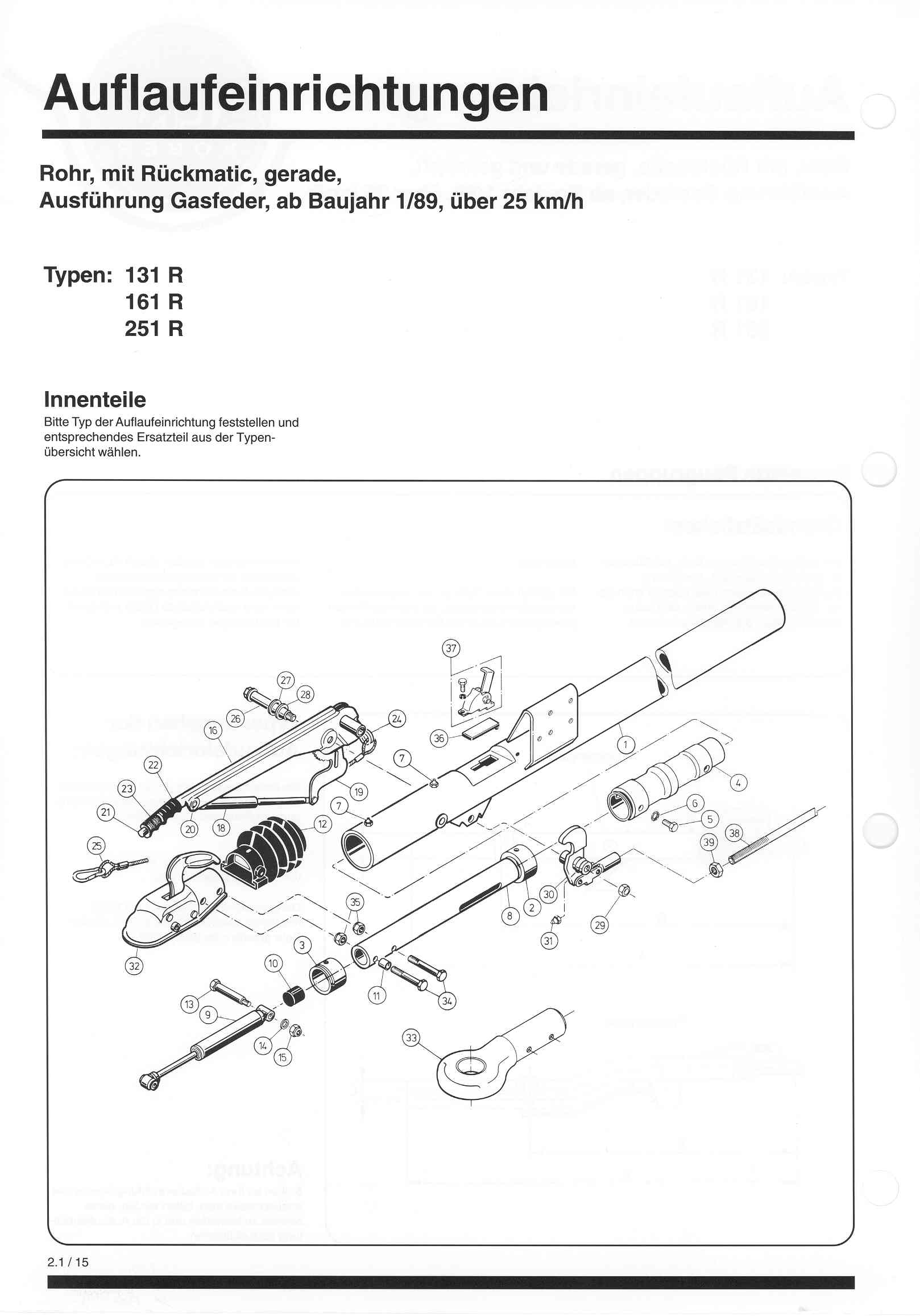

mit Rückmatik, gerade Ausführung Gasfeder ab Baujahr 1/89 |
131
R 161 R 251 R |
2.1-15.jpg | 2.1-16.jpg |
| -

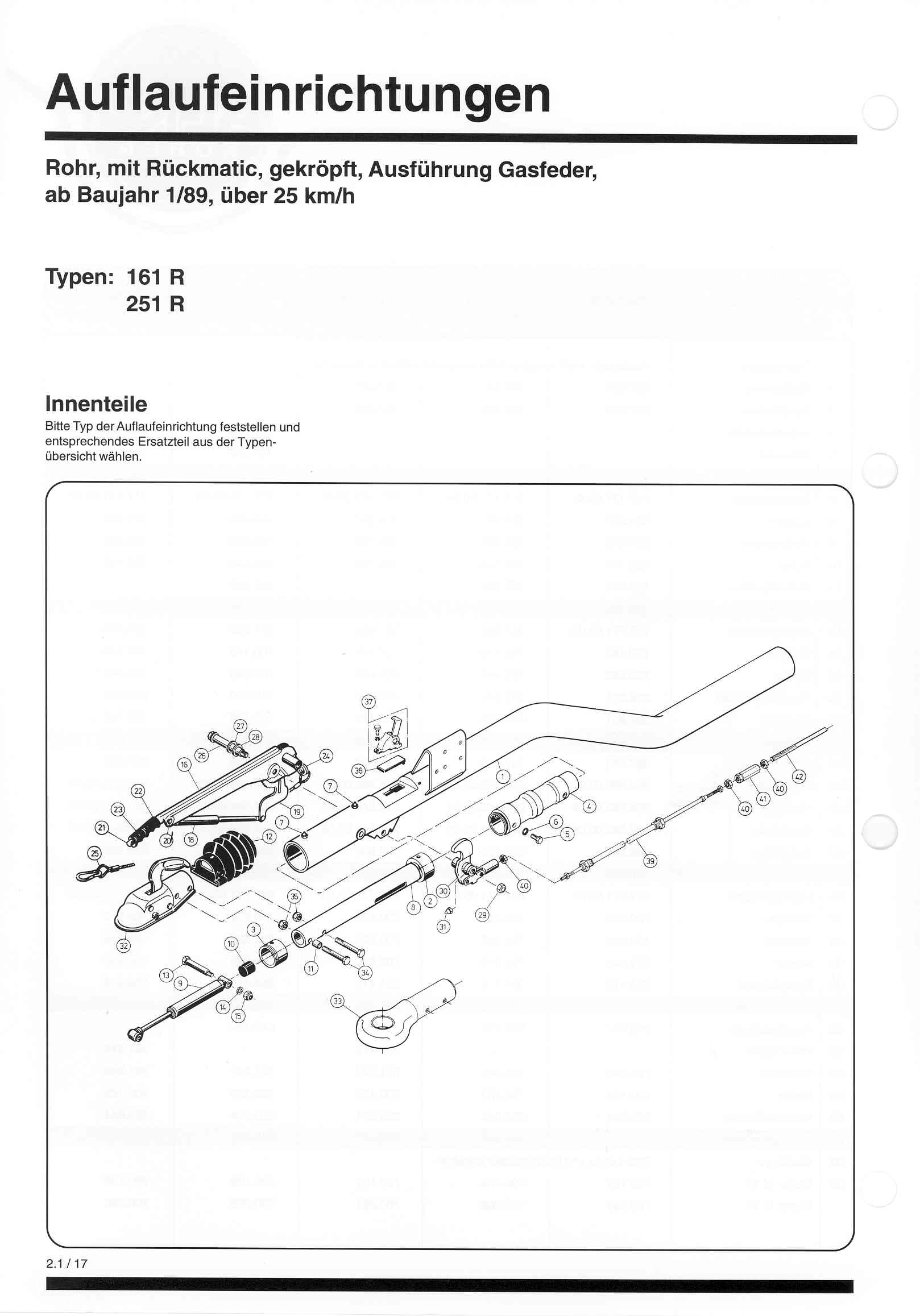

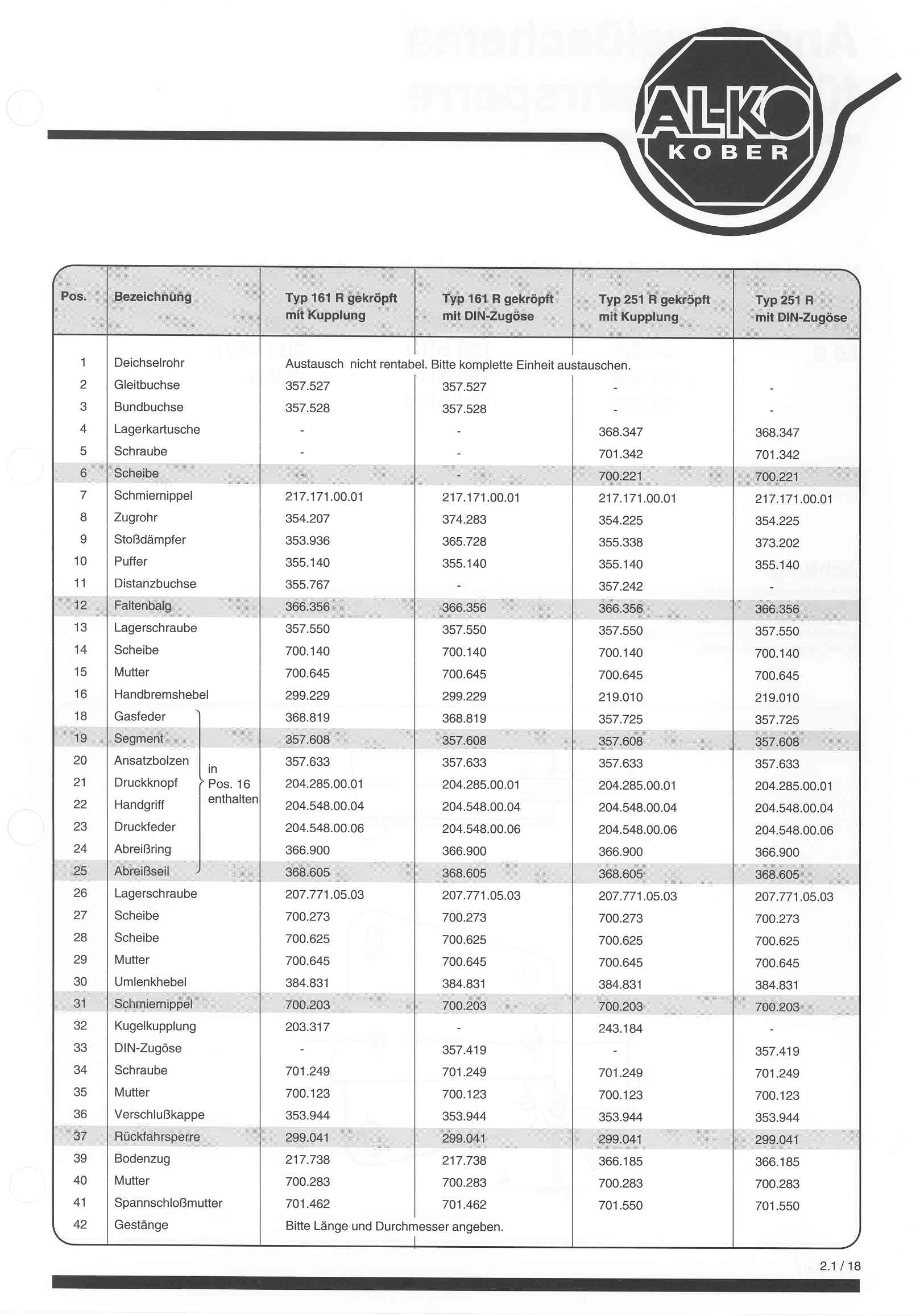

mit Rückmatik, gekröpft Ausführung Gasfeder ab Baujahr 1/89, |
161
R 251 R |
2.1-17.jpg | 2.1-18.jpg |
| |
|||
|

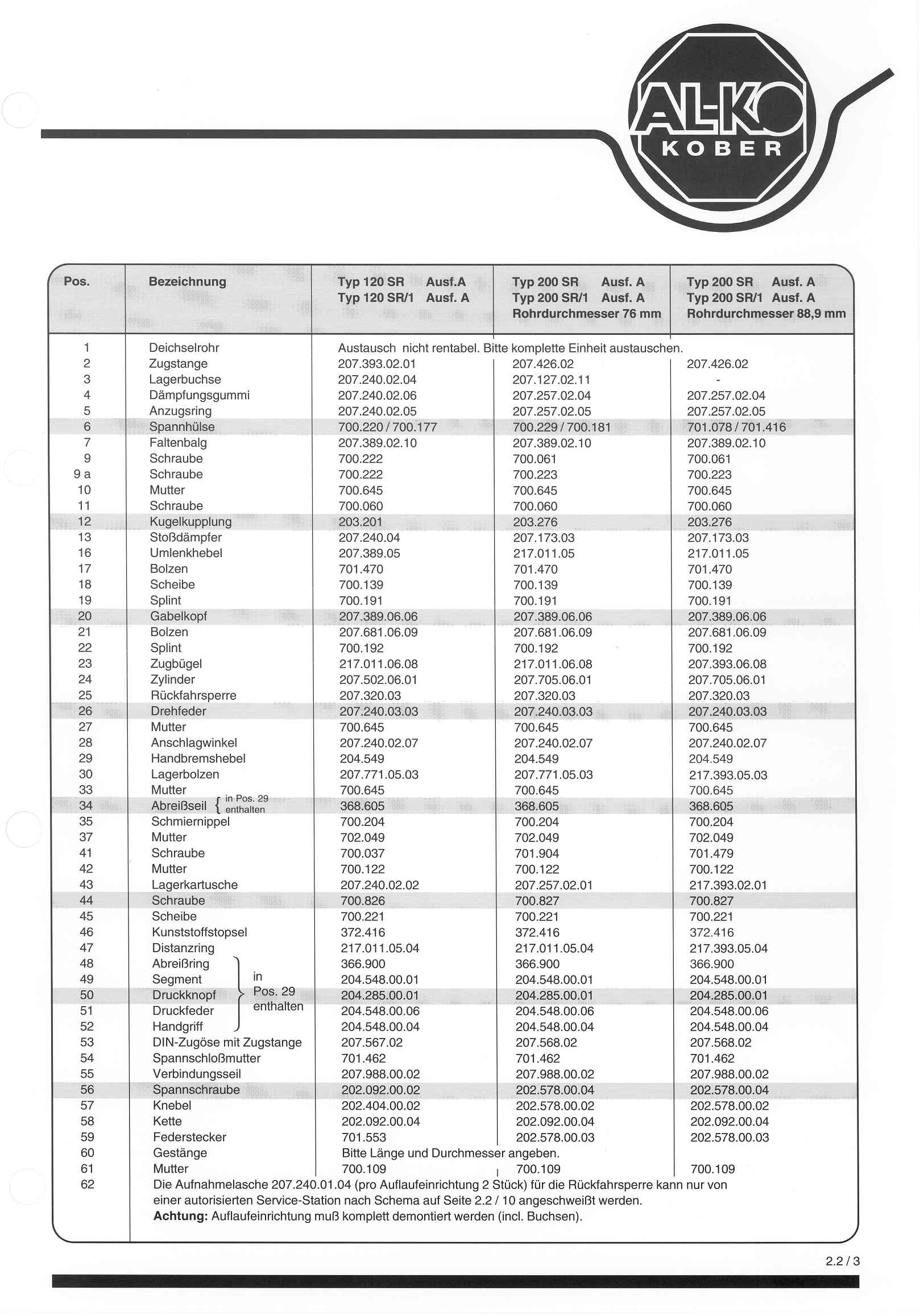

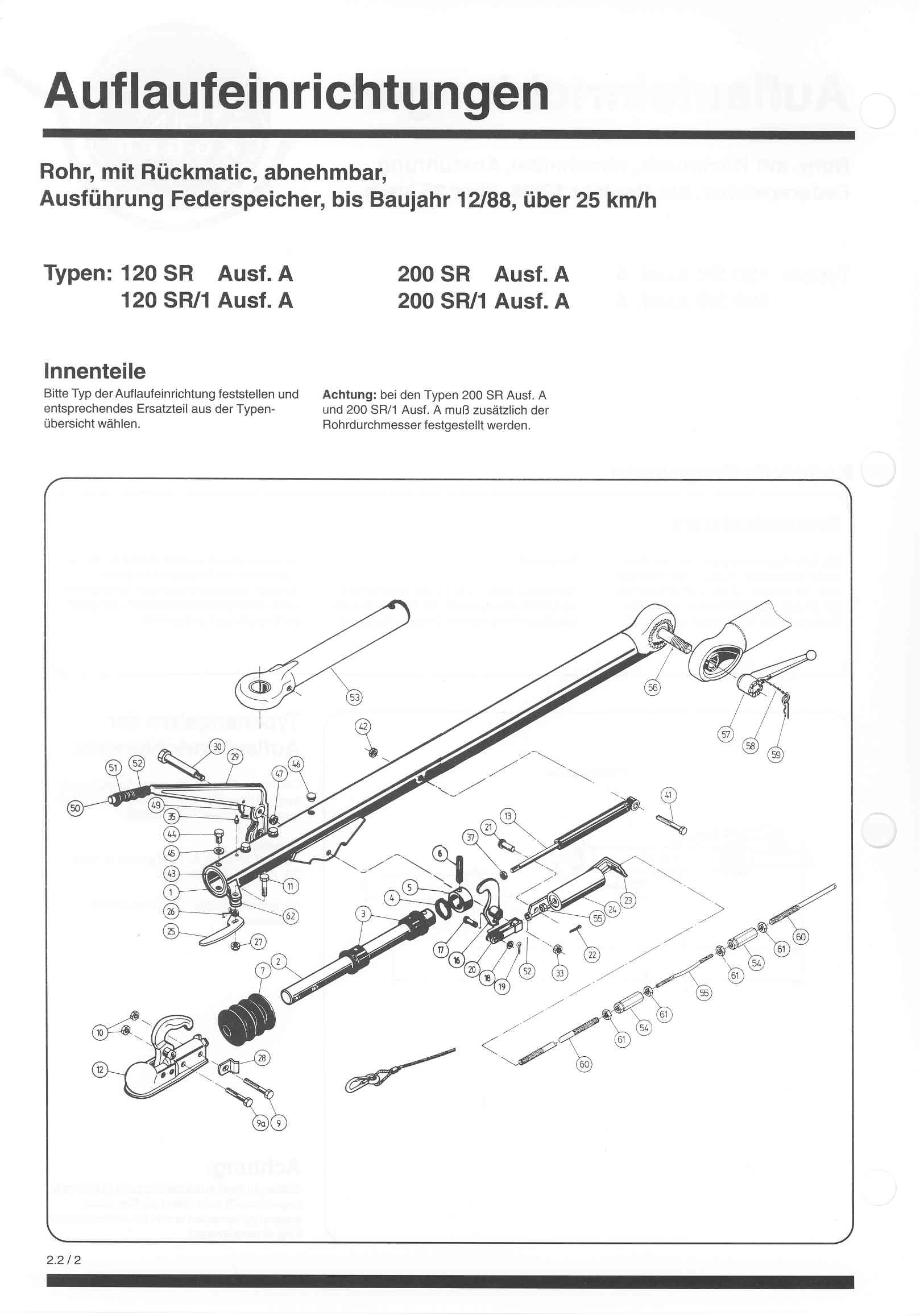

- mit
Rückmatik, abnehmbar
Ausführung Federspeicher bis Baujahr 12/88 |
120 SR A
200 SR A |
2.2-2.jpg |
2.2-3.jpg |
|

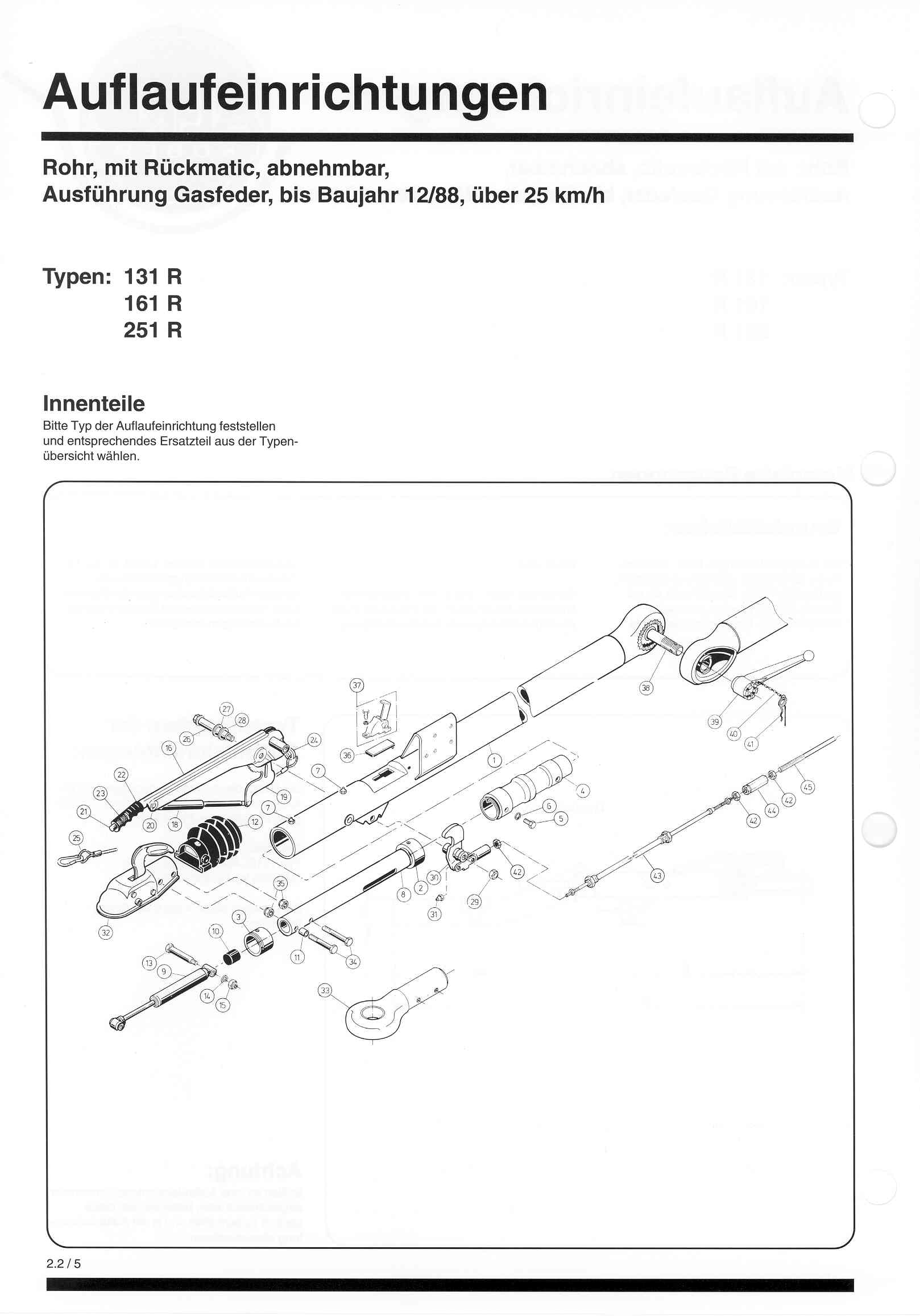

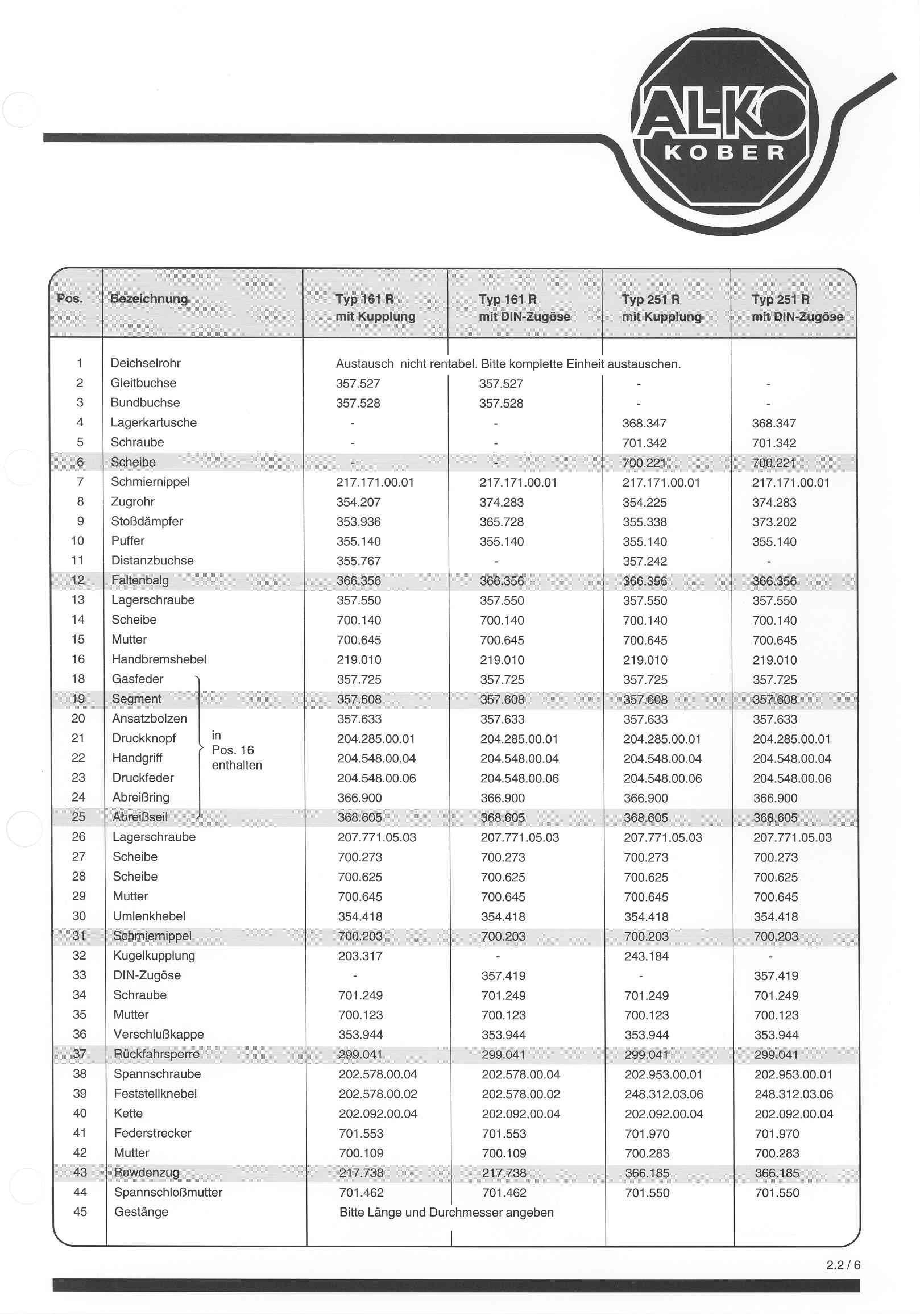

- mit
Rückmatik, abnehmbar
Ausführung Federspeicher bis Baujahr 12/88 |
131R 161R 251R |
2.2-5.jpg |
2.2-6.jpg |

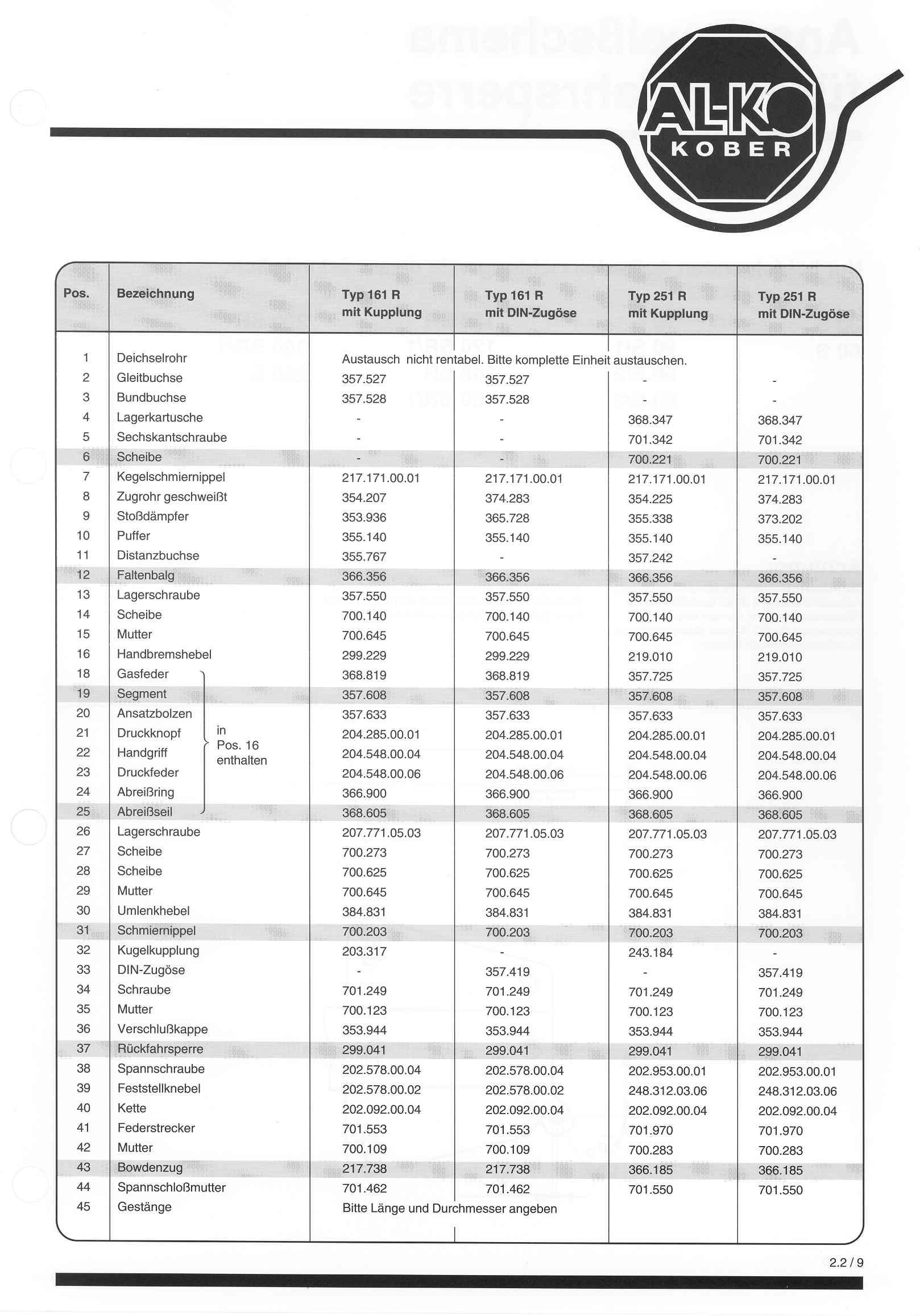

| - mit
Rückmatik, abnehmbar Ausführung Federspeicher ab Baujahr 01/89 |
131R
161R
251R |
2.2-8.jpg |
2.2-9.jpg |
