Teilelisten und Explosionszeichnungen zu Alko V - Auflaufbremsen Typen bis Baujahr 1992
| Auflaufeinrichtungen
V |
|||
| Typ | Zeichnung |
Teile
|
|
| - ohne Rückmatik |
30 S 60 S 90 S 90S/1 |

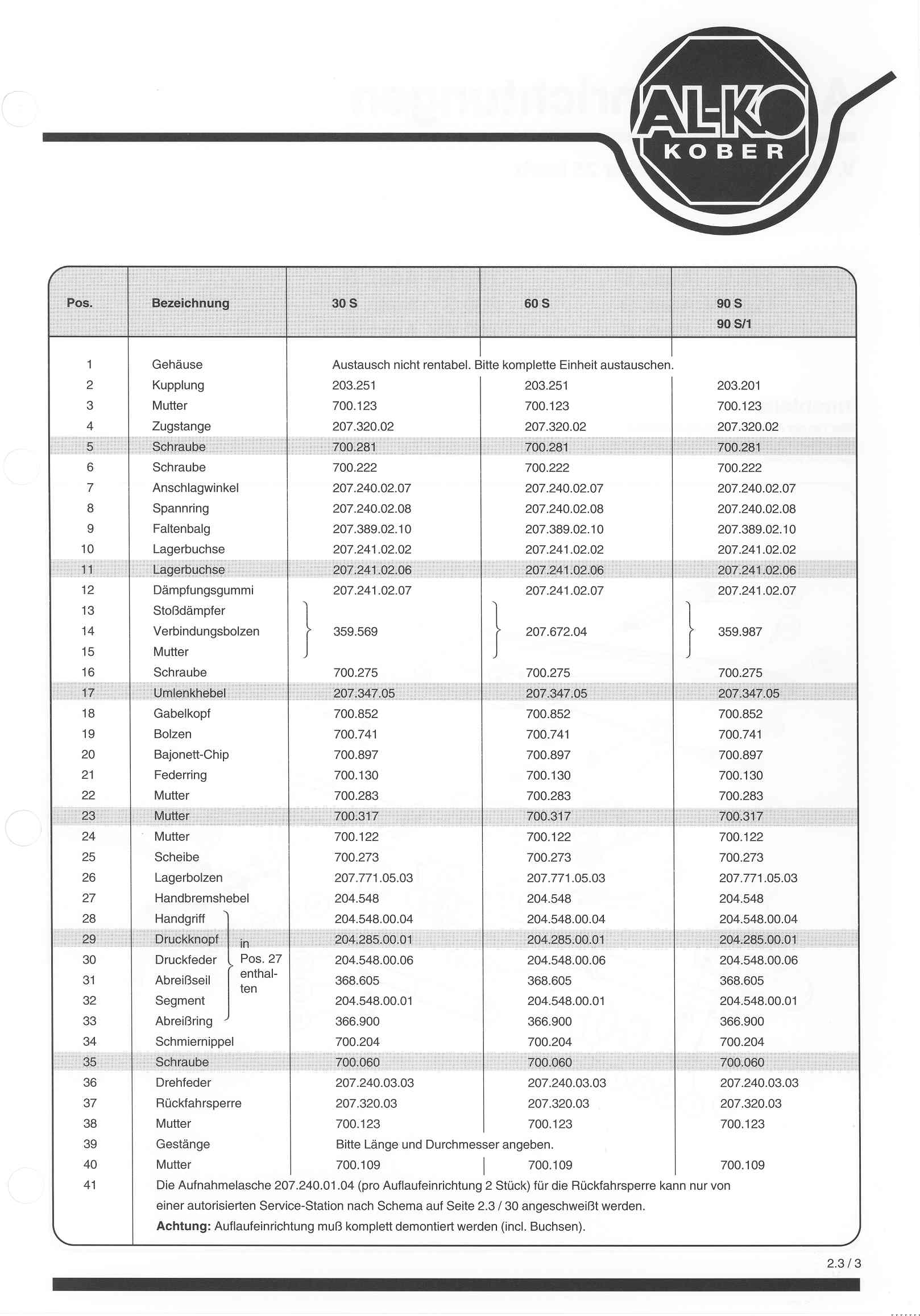

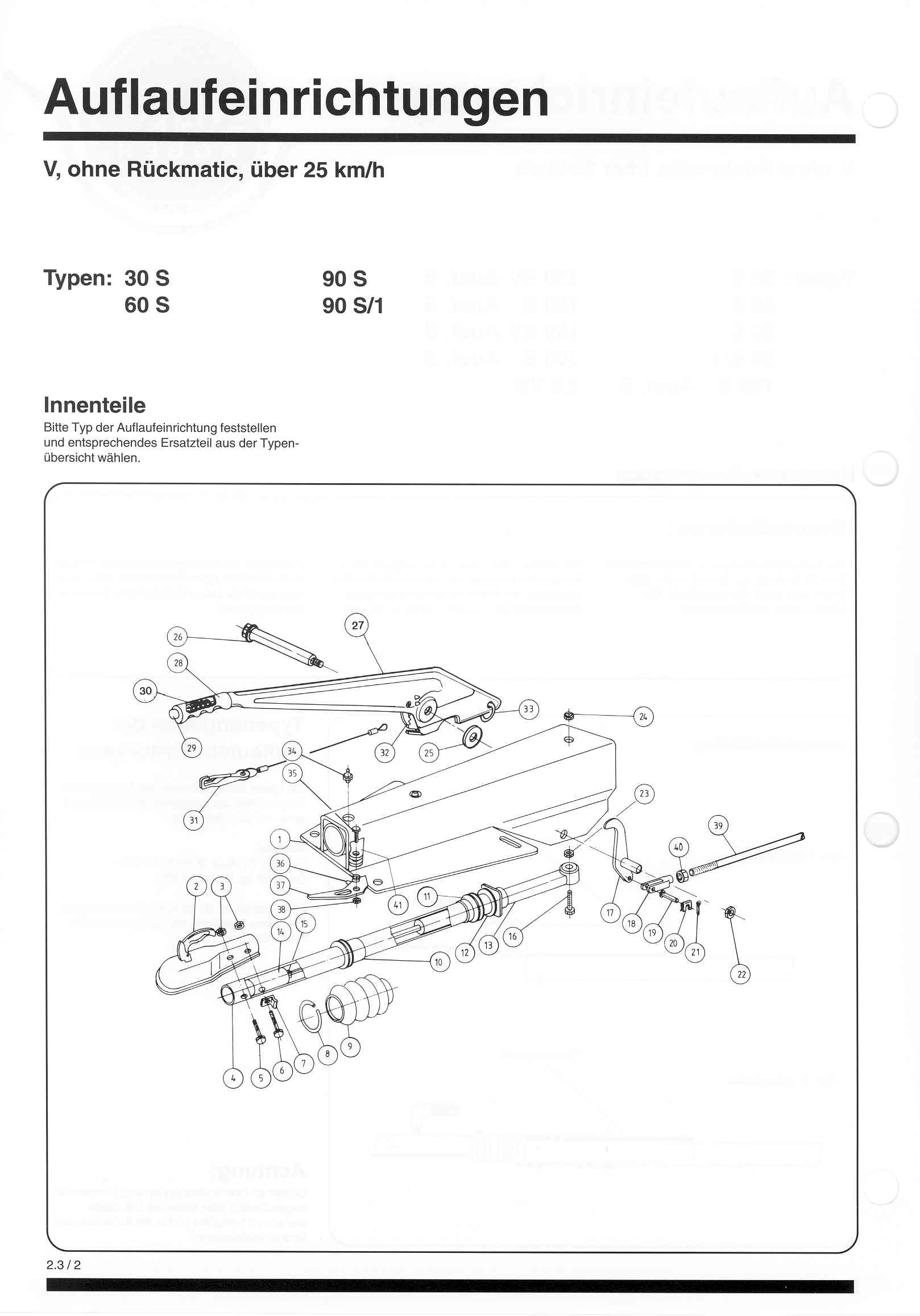

2.3-2.jpg | 2.3-3.jpg |
| - ohne Rückmatik |
120
S B 120 SV B 160 S B 160 SV B 200 S B |

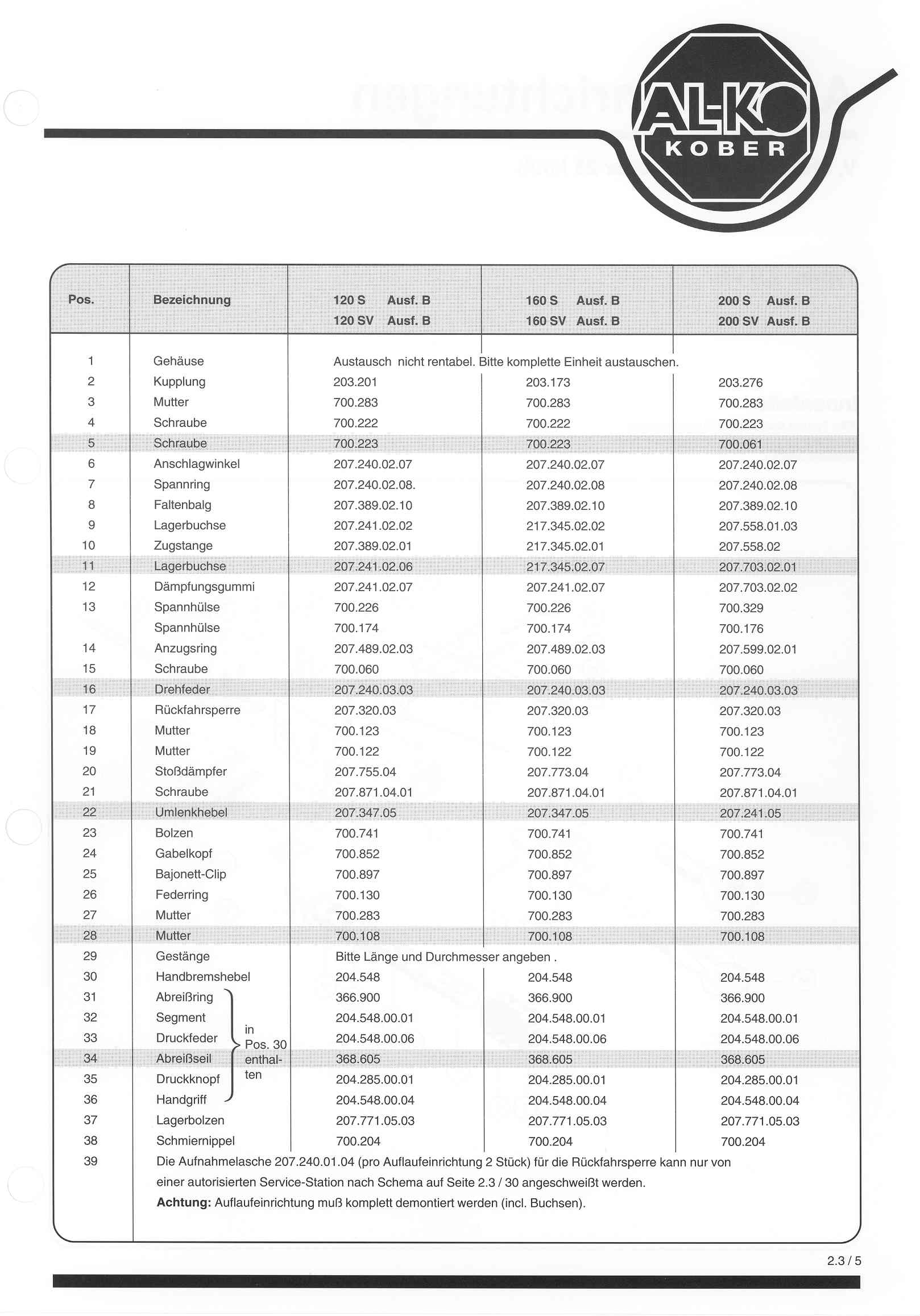

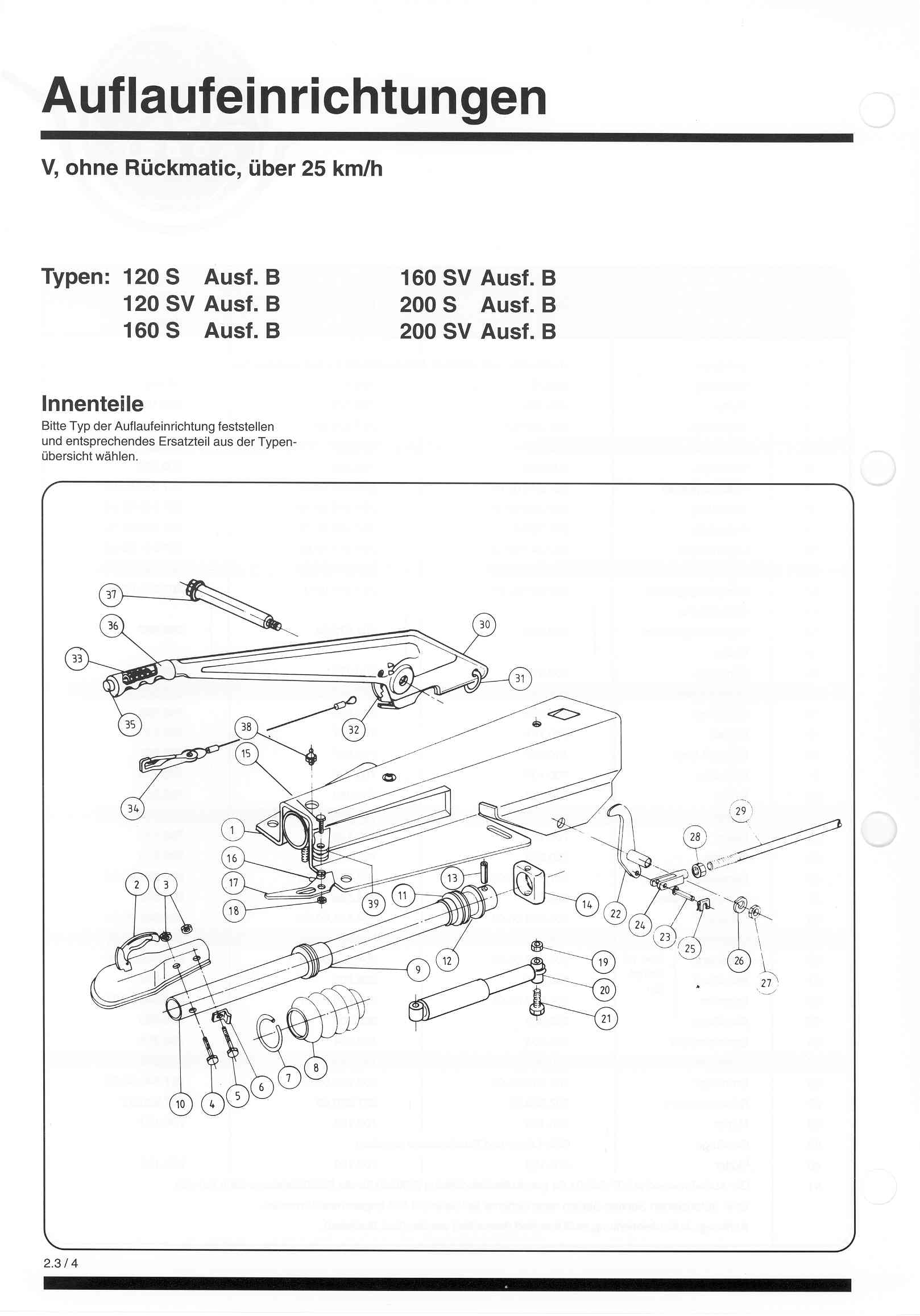

2.3-4.jpg | 2.3-5.jpg |
| -
ohne
Rückmatik |

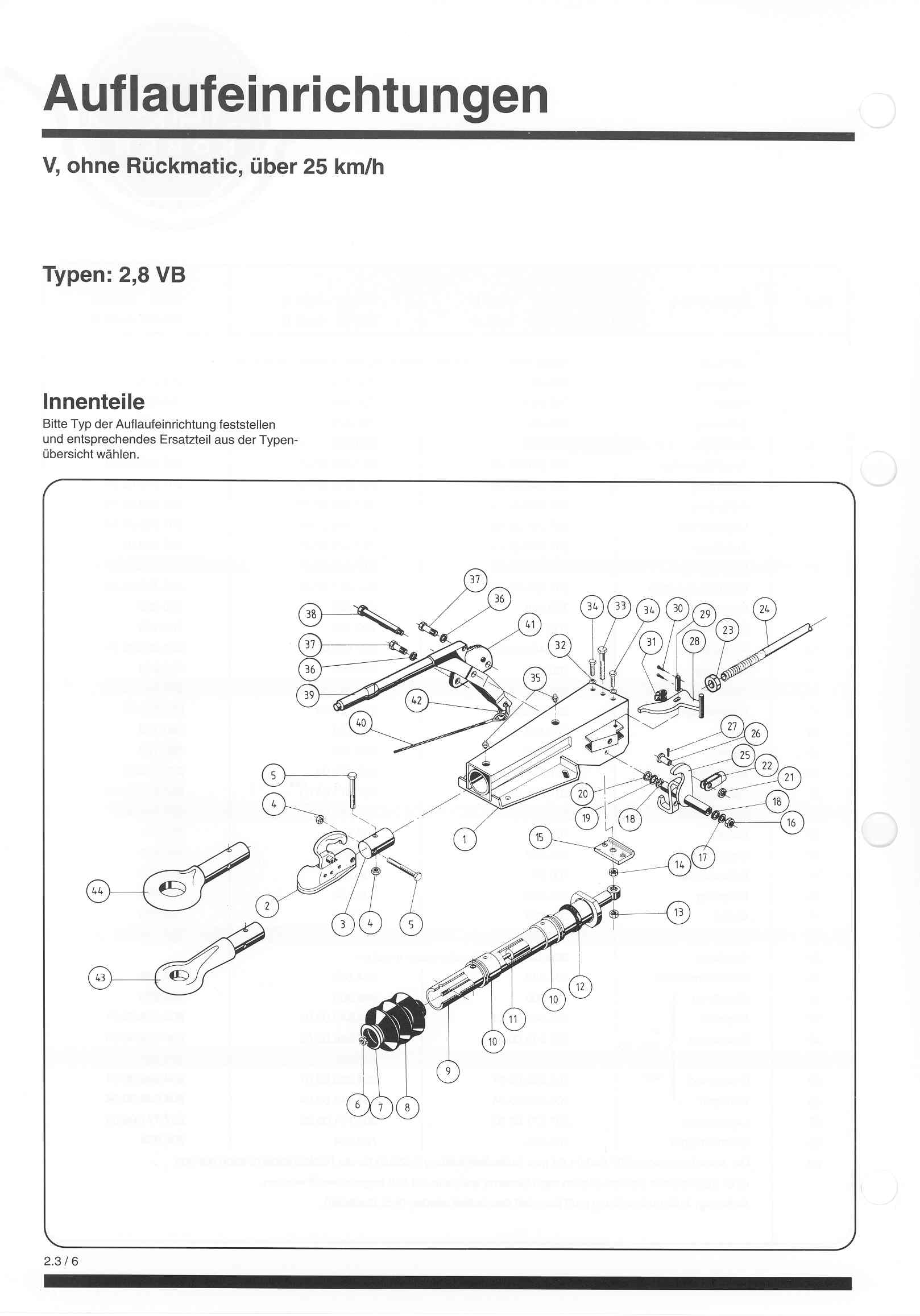

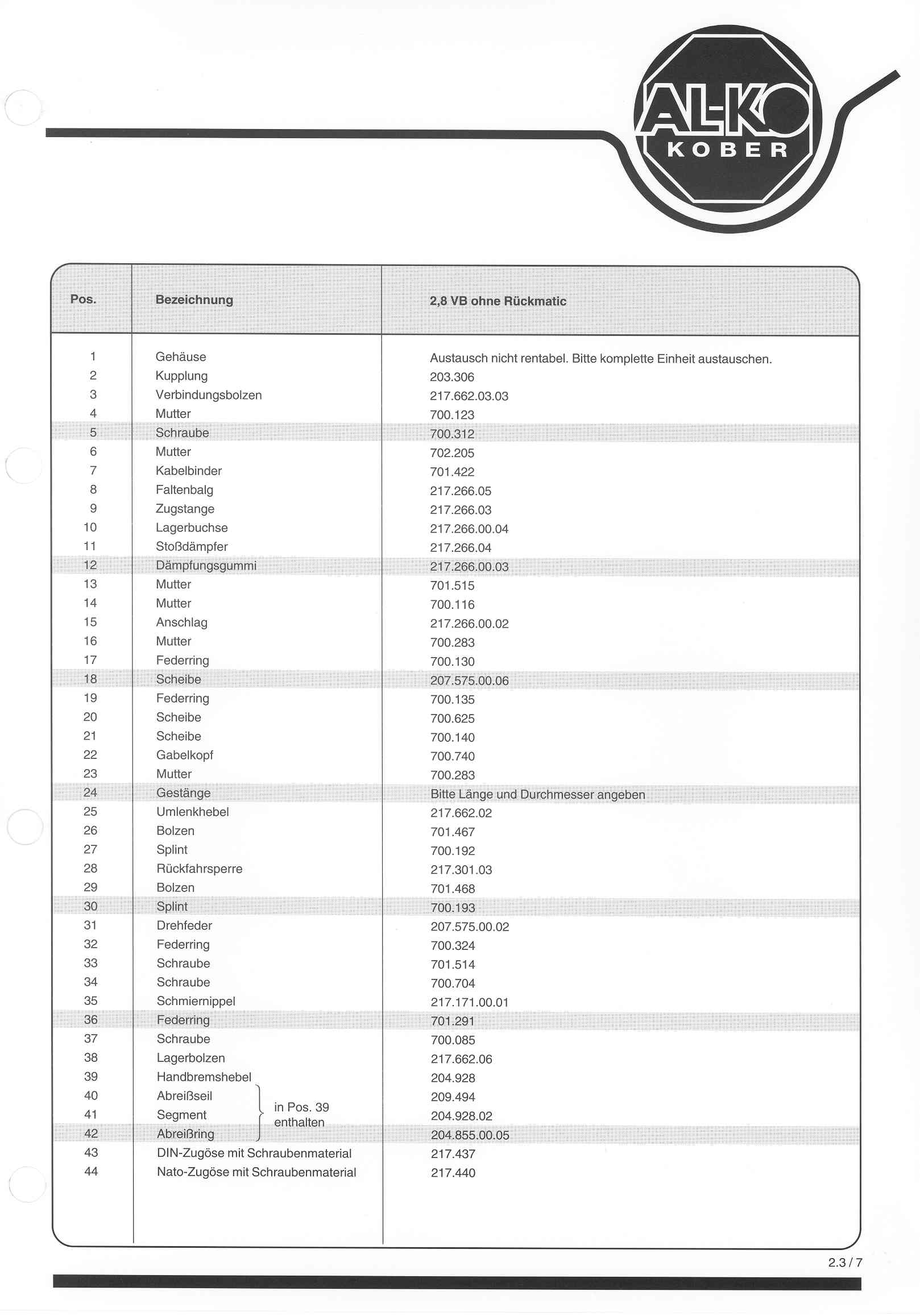

2,8 VB | 2.3-6.jpg | 2.3-7.jpg |
| -
mit Rückmatik Ausführung Federspeicher |
30
S 60 S 90 S 90 S/1 90 S/2 |

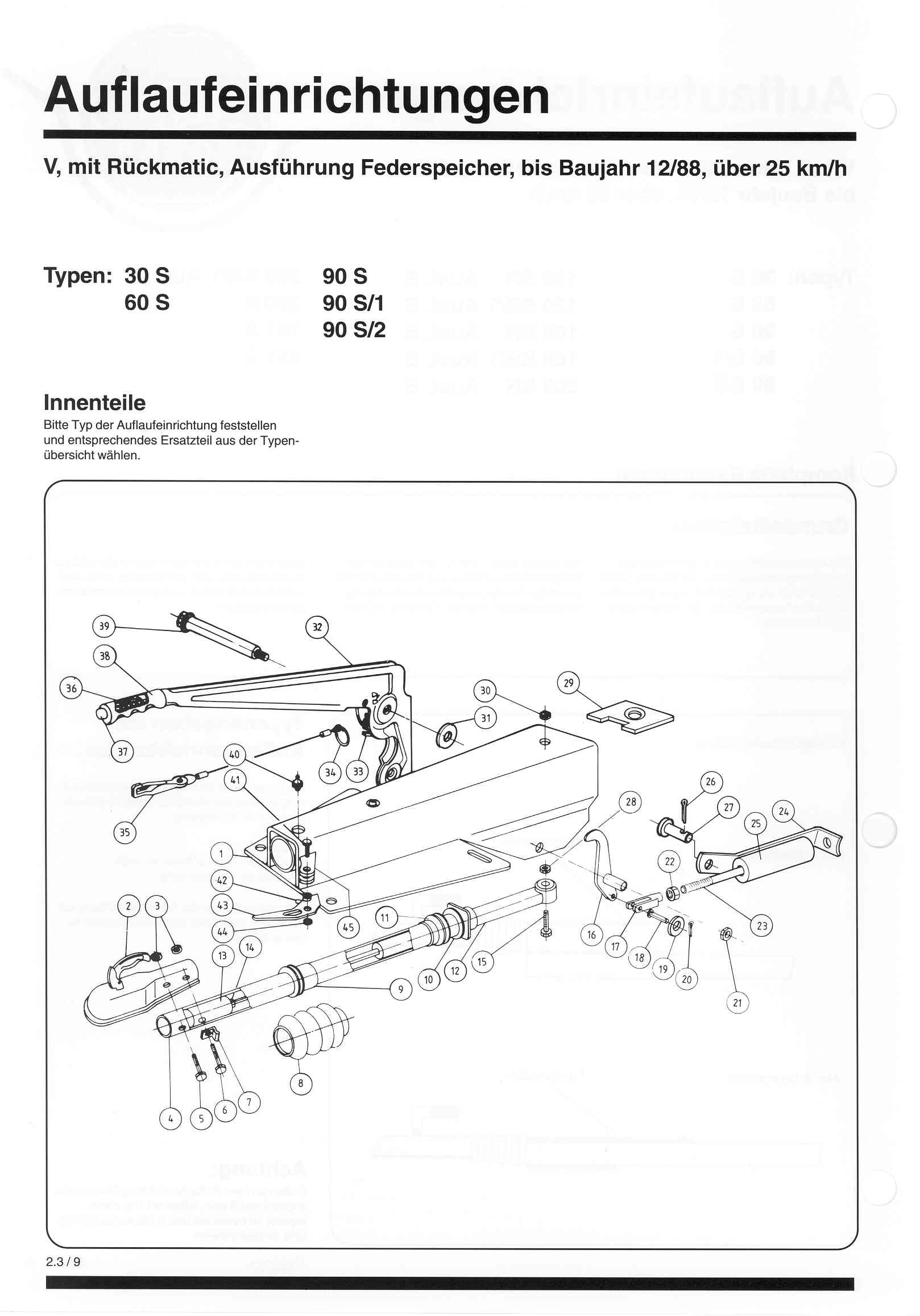

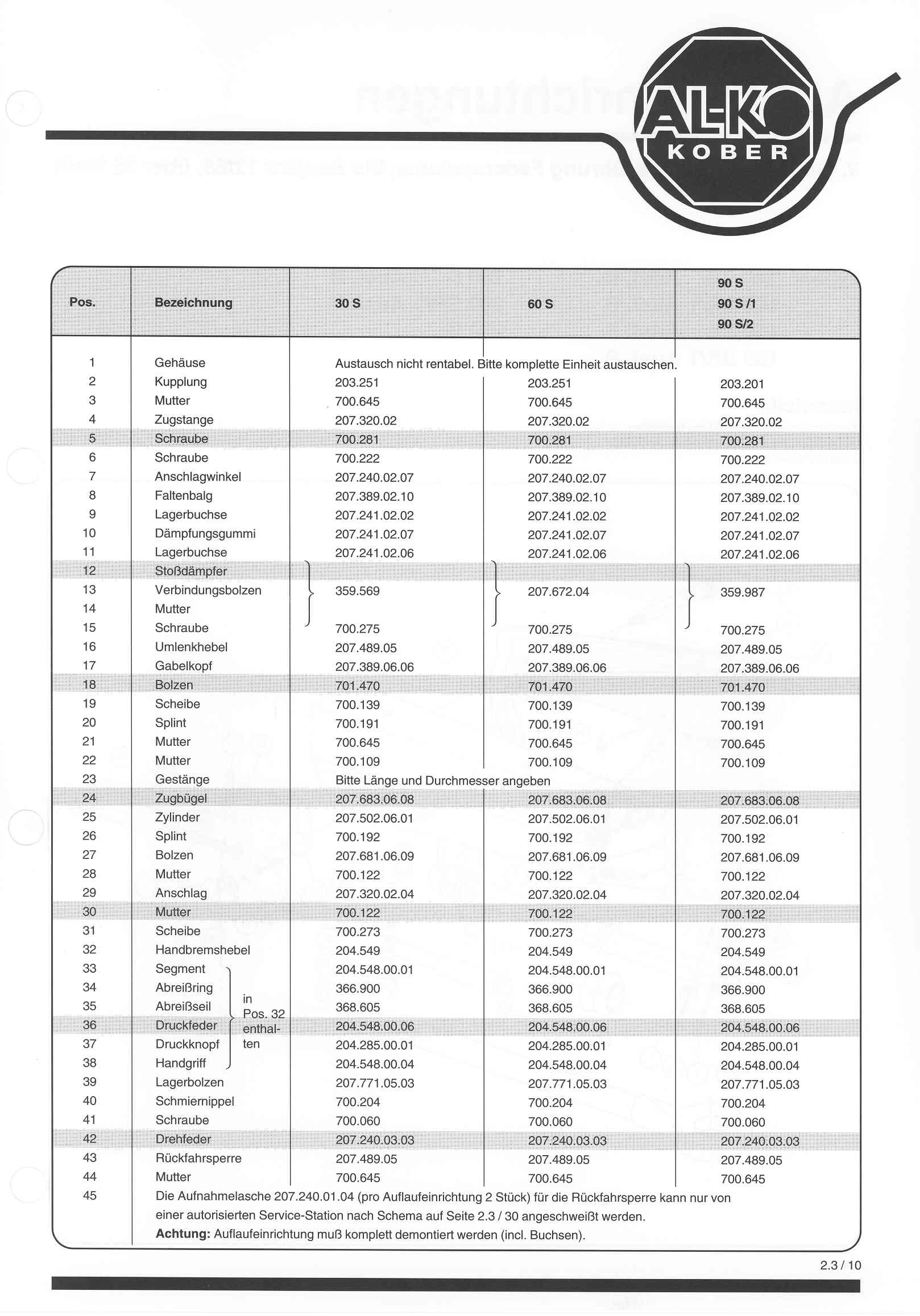

2.3-9.jpg | 2.3-10.jpg |
| -
mit Rückmatik, Ausführung Federspeicher |
120
SR B 120 SR/1 B 160 SR B 160 SR/1 B 200 SR B 200 SR/1 B 250 SR |

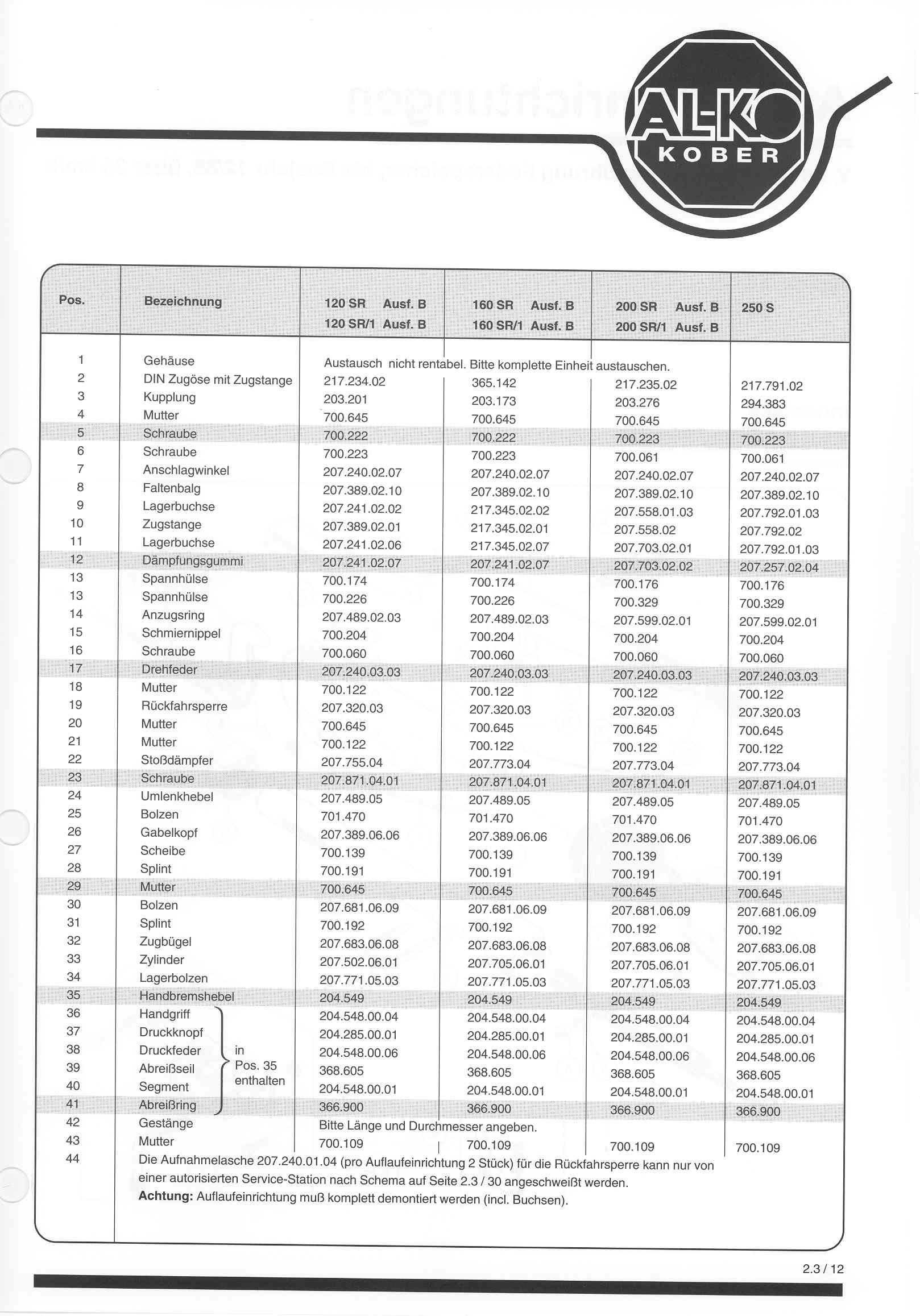

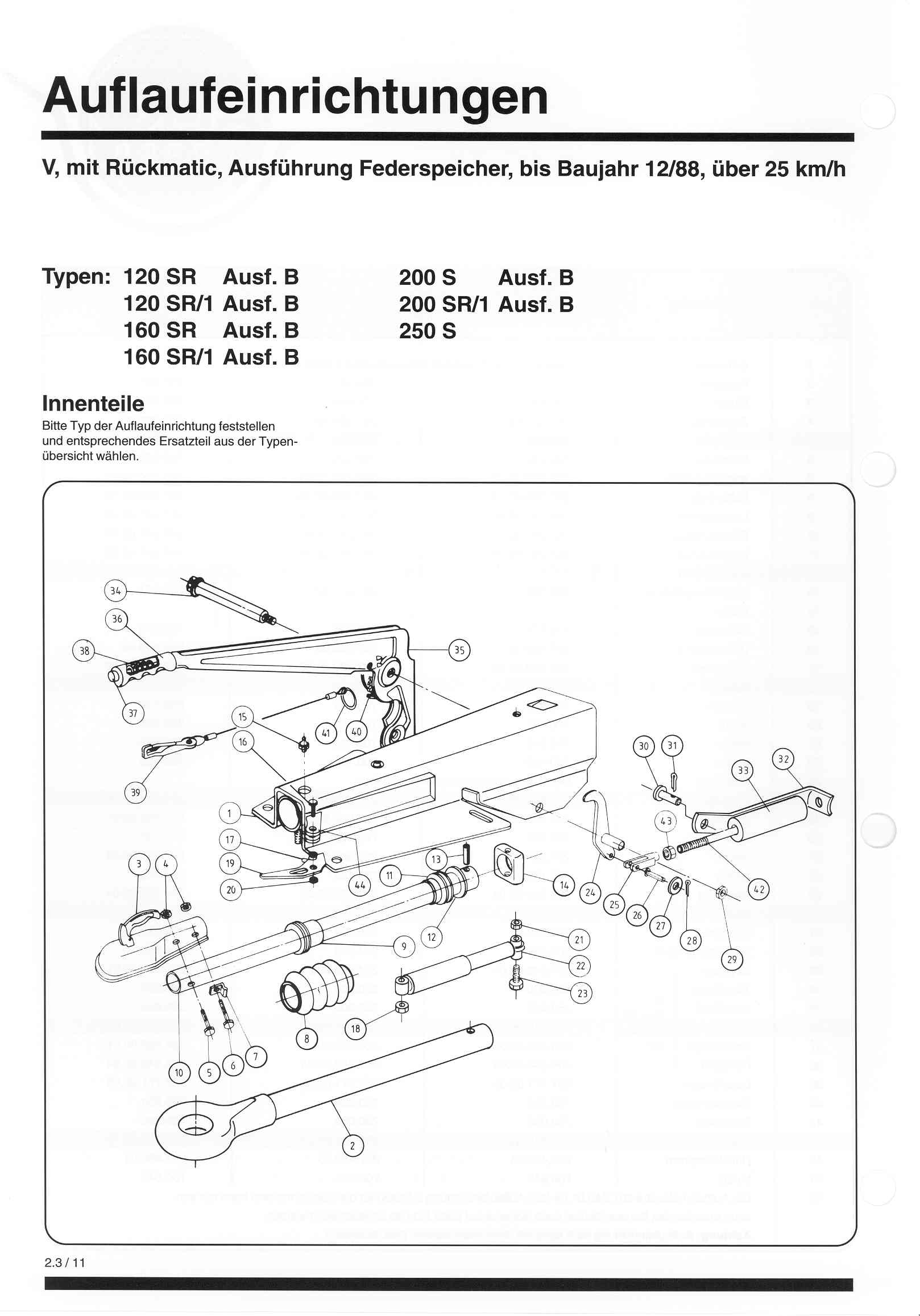

2.3-11.jpg | 2.3-12.jpg |
| -
mit Rückmatik, Ausführung Federspeicher |
161
S 251 S |

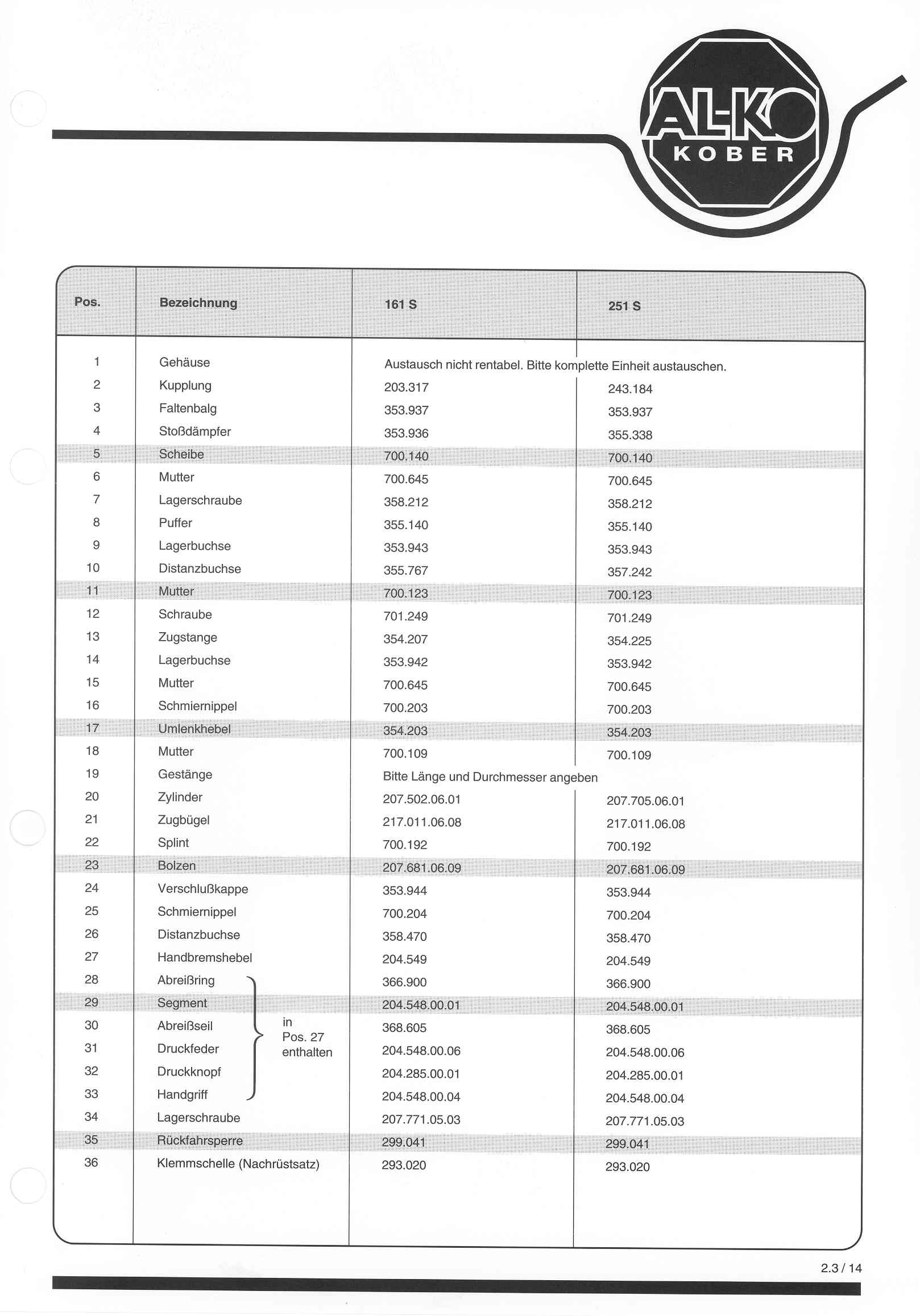

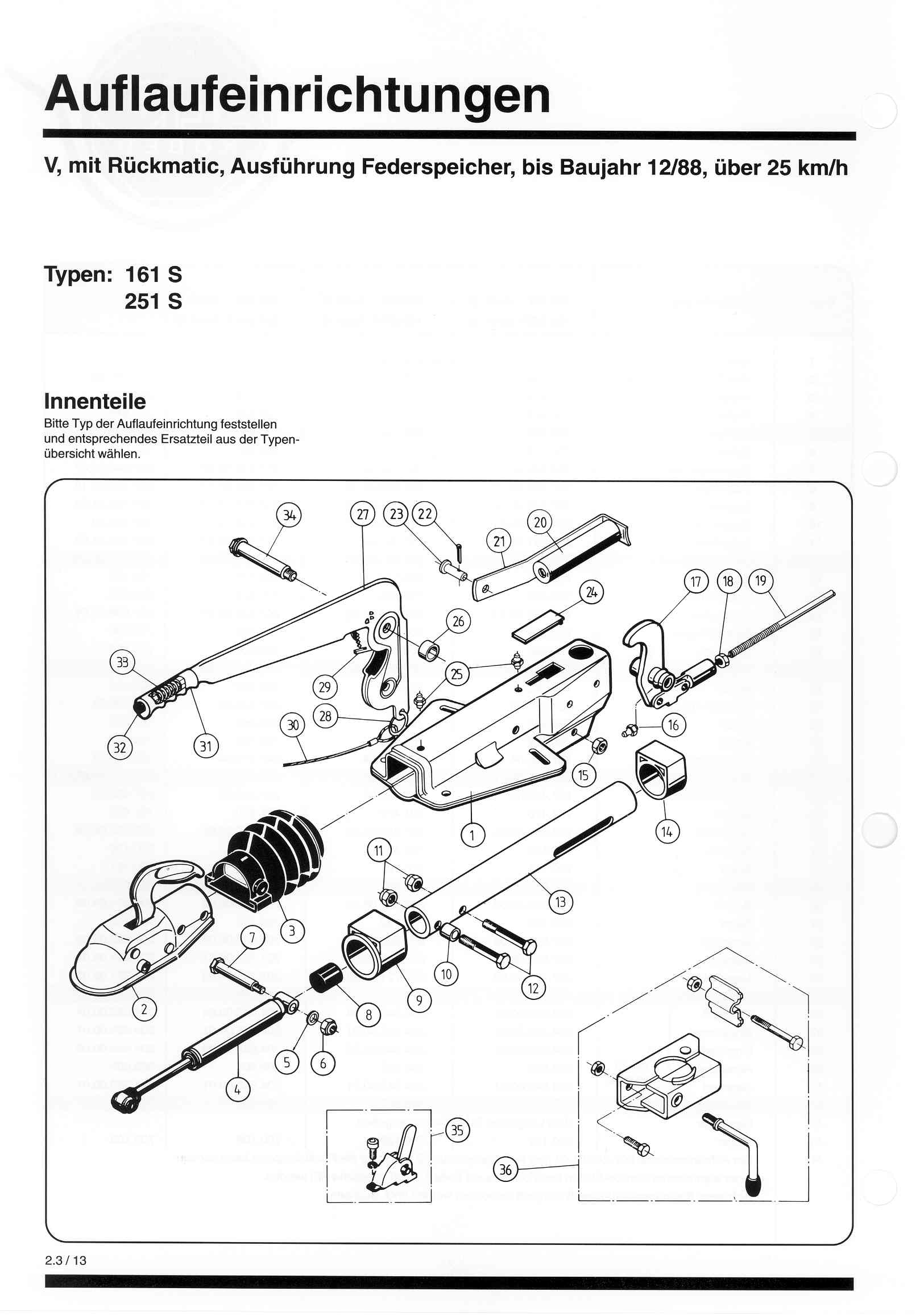

2.3-13.jpg | 2.3-14.jpg |
| |
|||
|
- mit
Rückmatik,
Ausführung Gasfeder bis Baujahr 12/88 |
161S
251S |

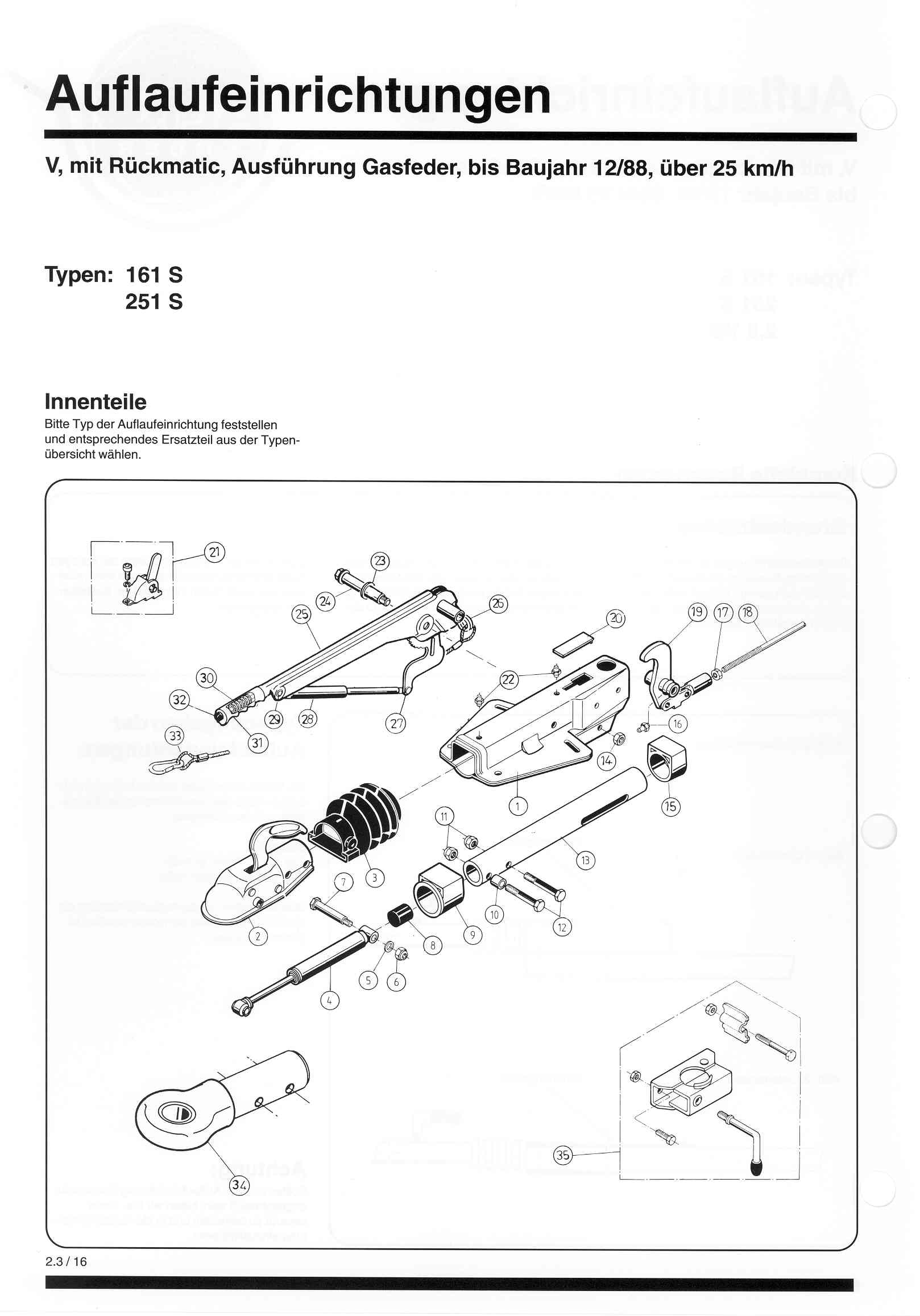

2.3-16.jpg |

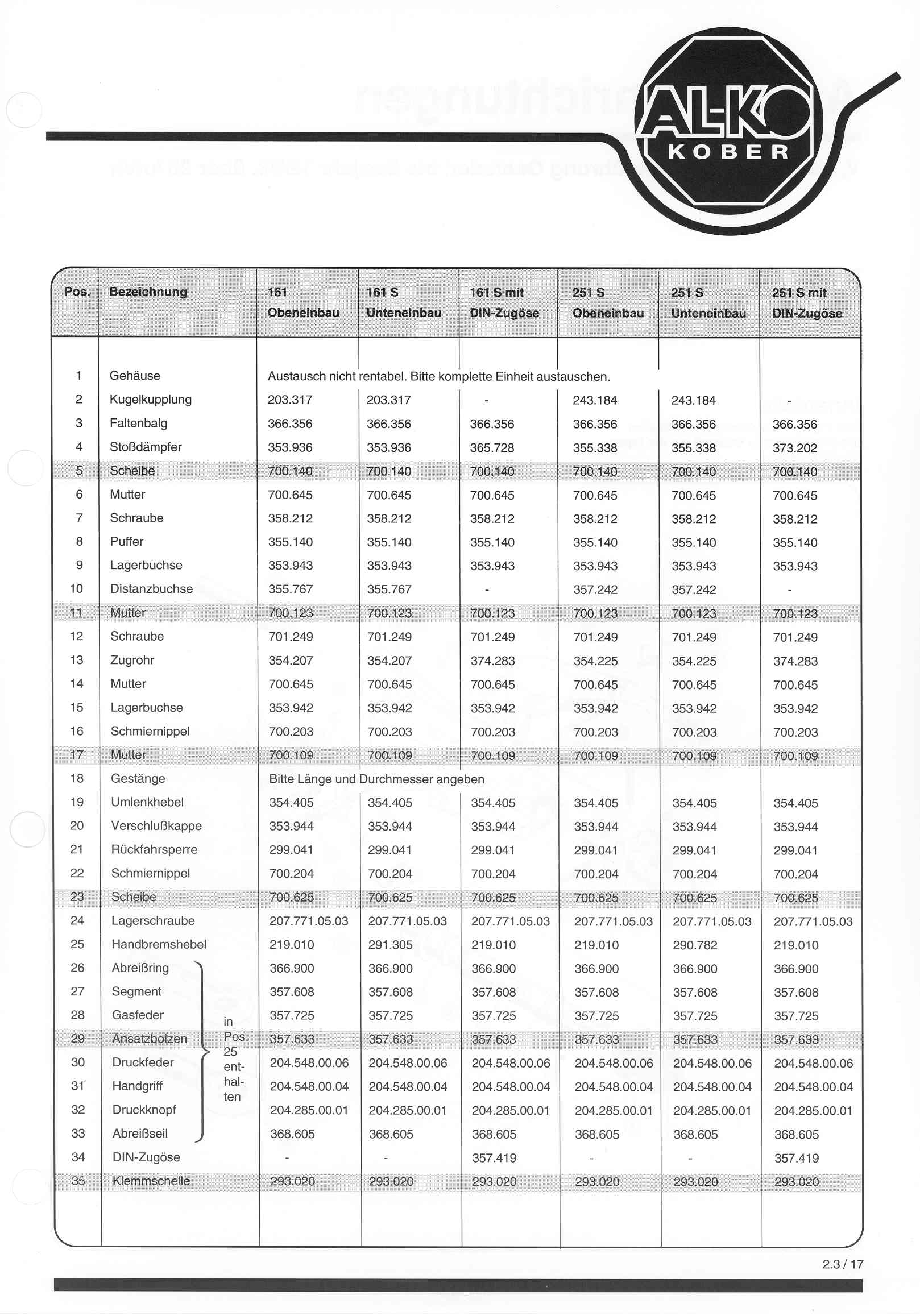

2.3-17.jpg |
|
- mit
Rückmatik,
Ausführung Gasfeder bis Baujahr 12/88 |
2,8 VB |

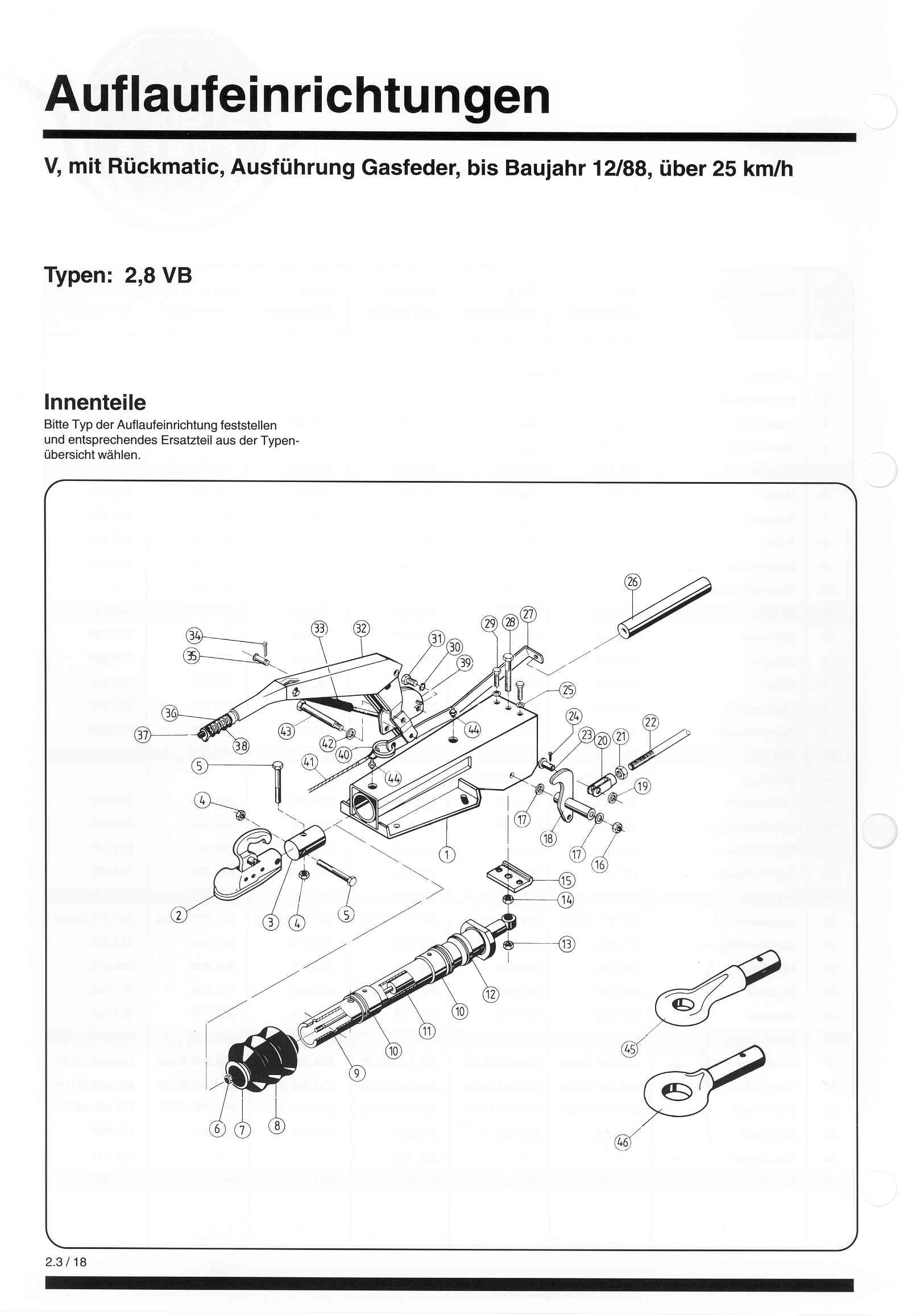

2.3-18.jpg |

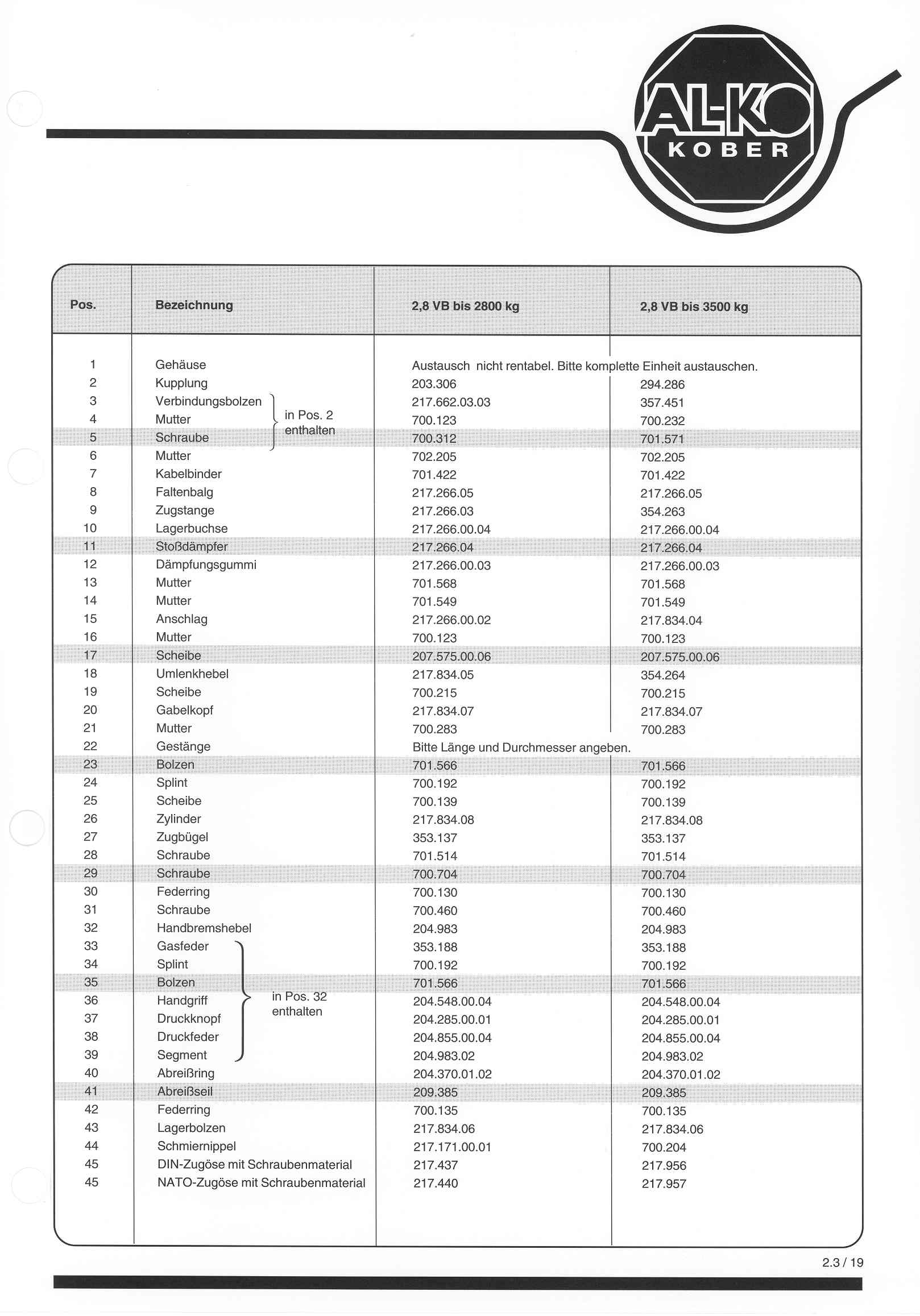

2.3-19.jpg |
| - mit
Rückmatik, Ausführung Federspeicher ab Baujahr 01/89 |
60 S/2
90 S/3 |

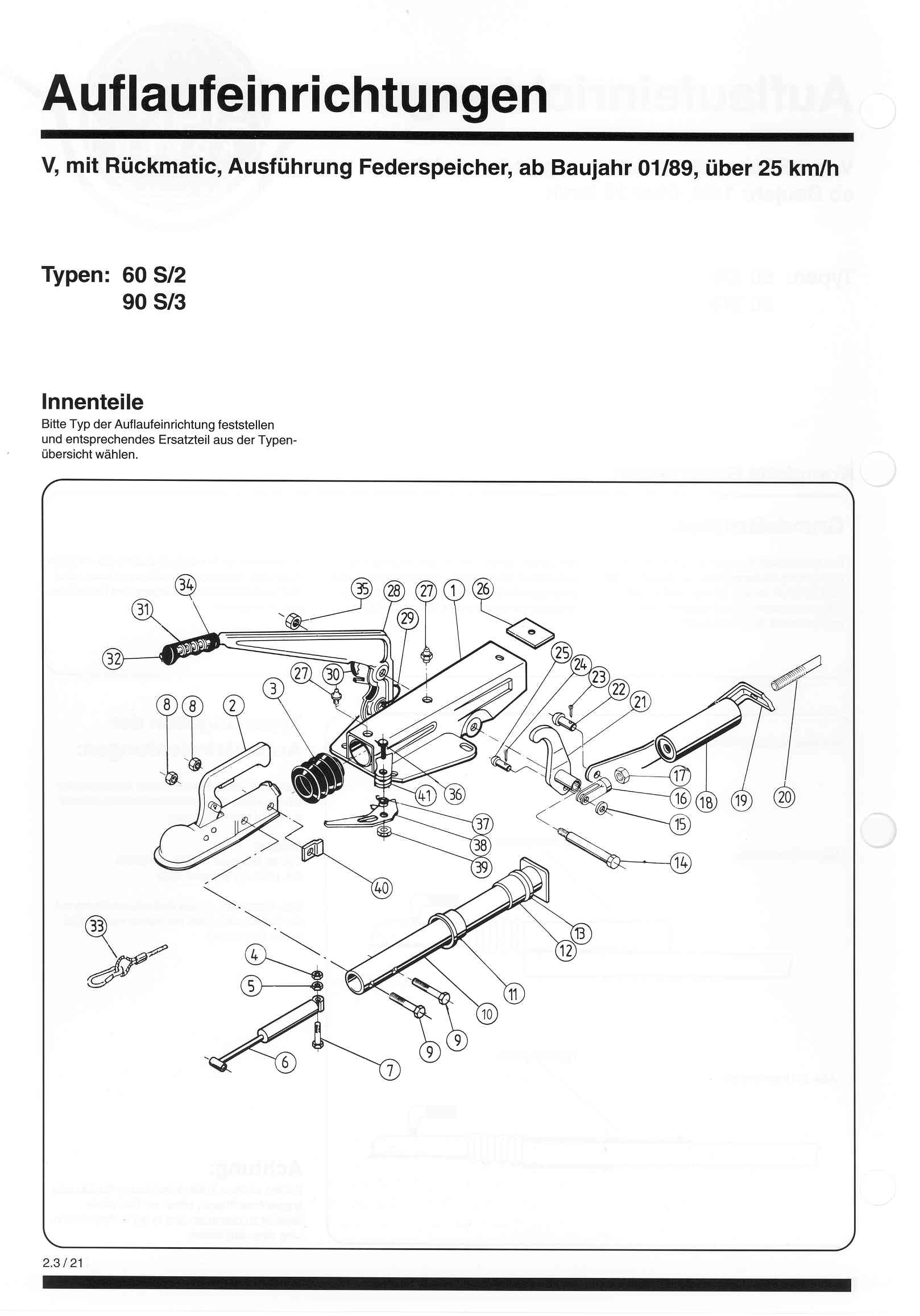

2.3-21.jpg |
2.3-22.jpg |
| - mit
Rückmatik, Ausführung Gasfeder ab Baujahr 01/89 |
60 S/2 90 S/3 |

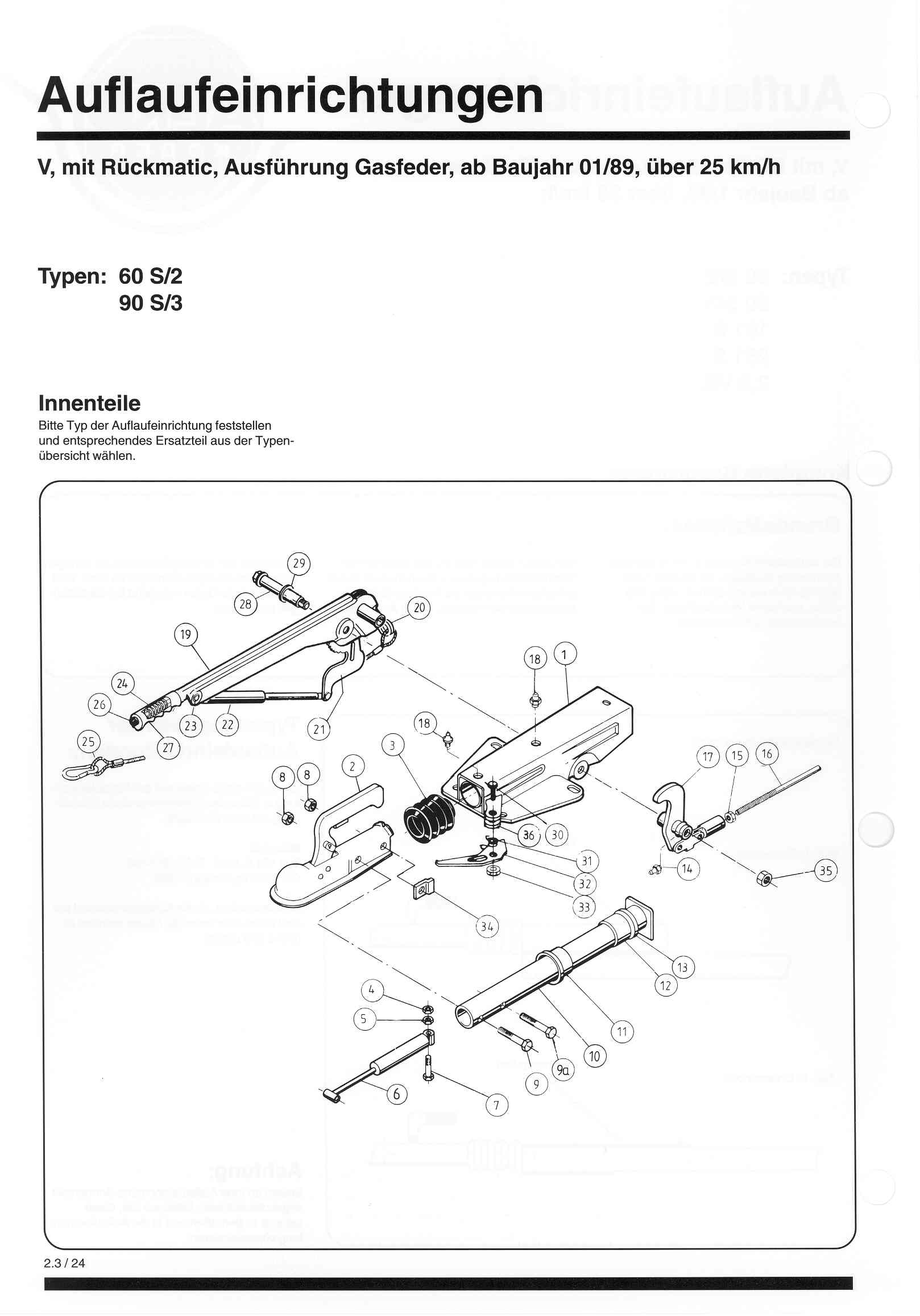

2.3-24.jpg |
2.3-25.jpg |
| - mit
Rückmatik, Ausführung Gasfeder ab Baujahr 01/89 |
161 S
251 S |
2.3-26.jpg |
2.3-27.jpg |
| - mit
Rückmatik, Ausführung Gasfeder ab Baujahr 01/89 |
2,8 VB
|

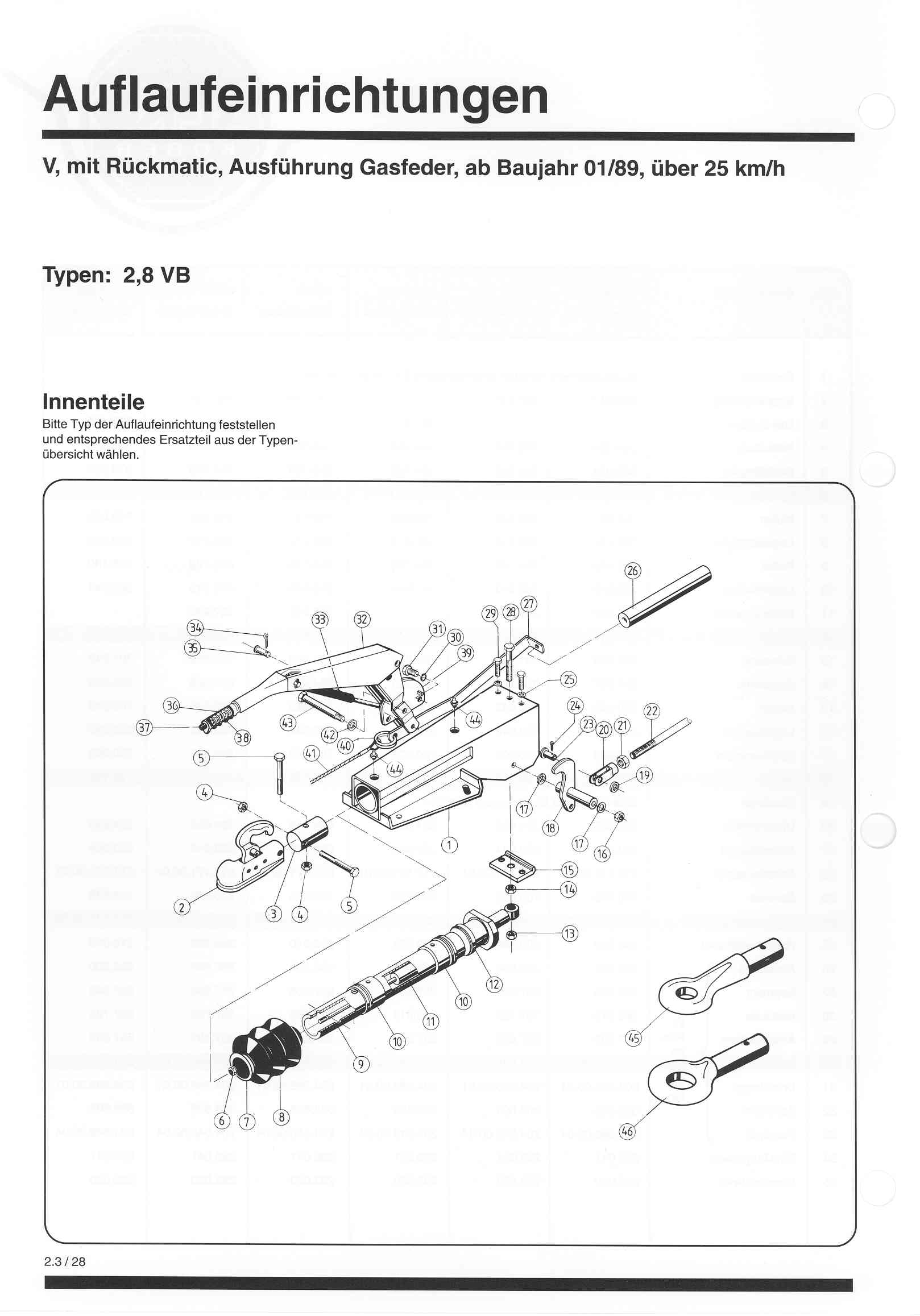

2.3-28.jpg |

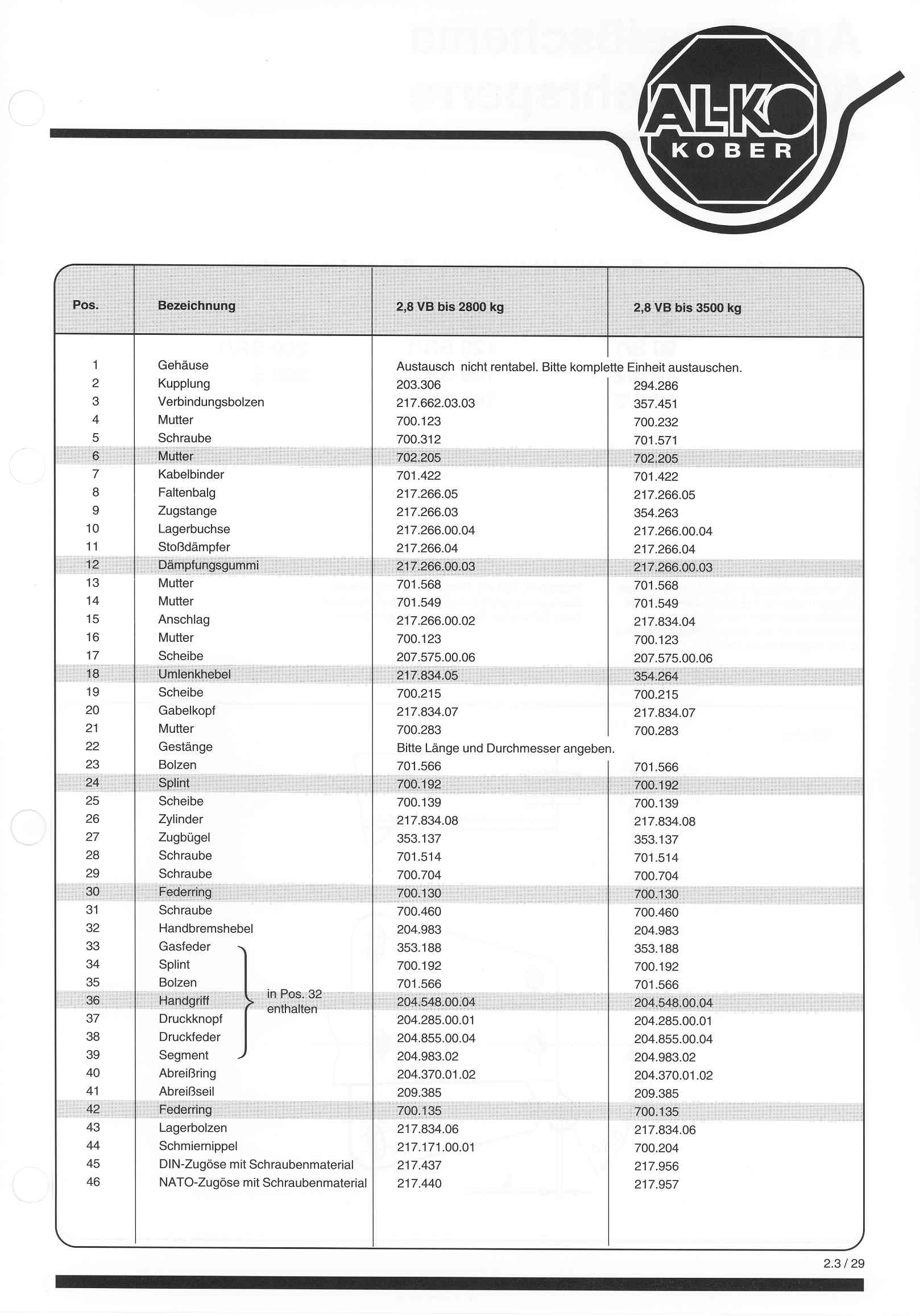

2.3-29.jpg |
| ...................... |
|||
Du bist auf der Suche nach detaillierten
Teilelisten und präzisen Explosionszeichnungen für AL-KO
V-Auflaufbremsen bis zum Baujahr 1992? Dann bist du hier genau richtig!
Unsere umfangreichen Unterlagen bieten alles, was du für die Wartung,
Reparatur oder Restaurierung deiner AL-KO V-Auflaufbremse benötigst.
Die AL-KO V-Auflaufbremsen sind aufgrund ihrer Zuverlässigkeit und Langlebigkeit bei Fahrzeuganhängern und Wohnmobilen sehr beliebt. Um diesen Standard zu erhalten, ist es wichtig, dass alle Teile ordnungsgemäß gewartet und bei Bedarf ersetzt werden. Unsere Teilelisten und Explosionszeichnungen erleichtern diese Aufgabe enorm, indem sie dir eine klare Übersicht über jedes Einzelteil deiner Auflaufbremsanlage geben.
Unsere Dokumentation deckt alle Modelle der AL-KO V-Reihe bis zum Baujahr 1992 ab. Mit den Explosionszeichnungen kannst du genau erkennen, wie die einzelnen Bauteile zusammenpassen und welche Teilenummern sie haben. So wird die Bestellung von Ersatzteilen zum Kinderspiel. Die Teilelisten sind dabei äußerst detailliert und bieten dir alle Informationen, die du bezüglich Spezifikationen und Kompatibilität benötigst.
Egal, ob du ein erfahrener Mechaniker oder ein DIY-Enthusiast bist, unsere Unterlagen bieten dir die notwendige Unterstützung, um deine AL-KO V-Auflaufbremse in Bestform zu halten. Mache Schluss mit dem Rätselraten bei der Ersatzteilbeschaffung und beginne noch heute mit deinem Projekt. Mit unseren Teilelisten und Explosionszeichnungen bist du bestens ausgerüstet, um deine AL-KO V-Auflaufbremse fachgerecht zu warten oder zu reparieren.
