Teilelisten und Explosionszeichnungen zu Alko VB- Auflaufbremsen höhenverstellbar bis Baujahr 1992
| Auflaufeinrichtungen
VB |
|||
| Typ | Zeichnung |
Teile
|
|
| - ohne Rückmatik höhenverstellbar Zahnkopf bis Baujahr 12/88 |
1,3 VB 2,0 VB |

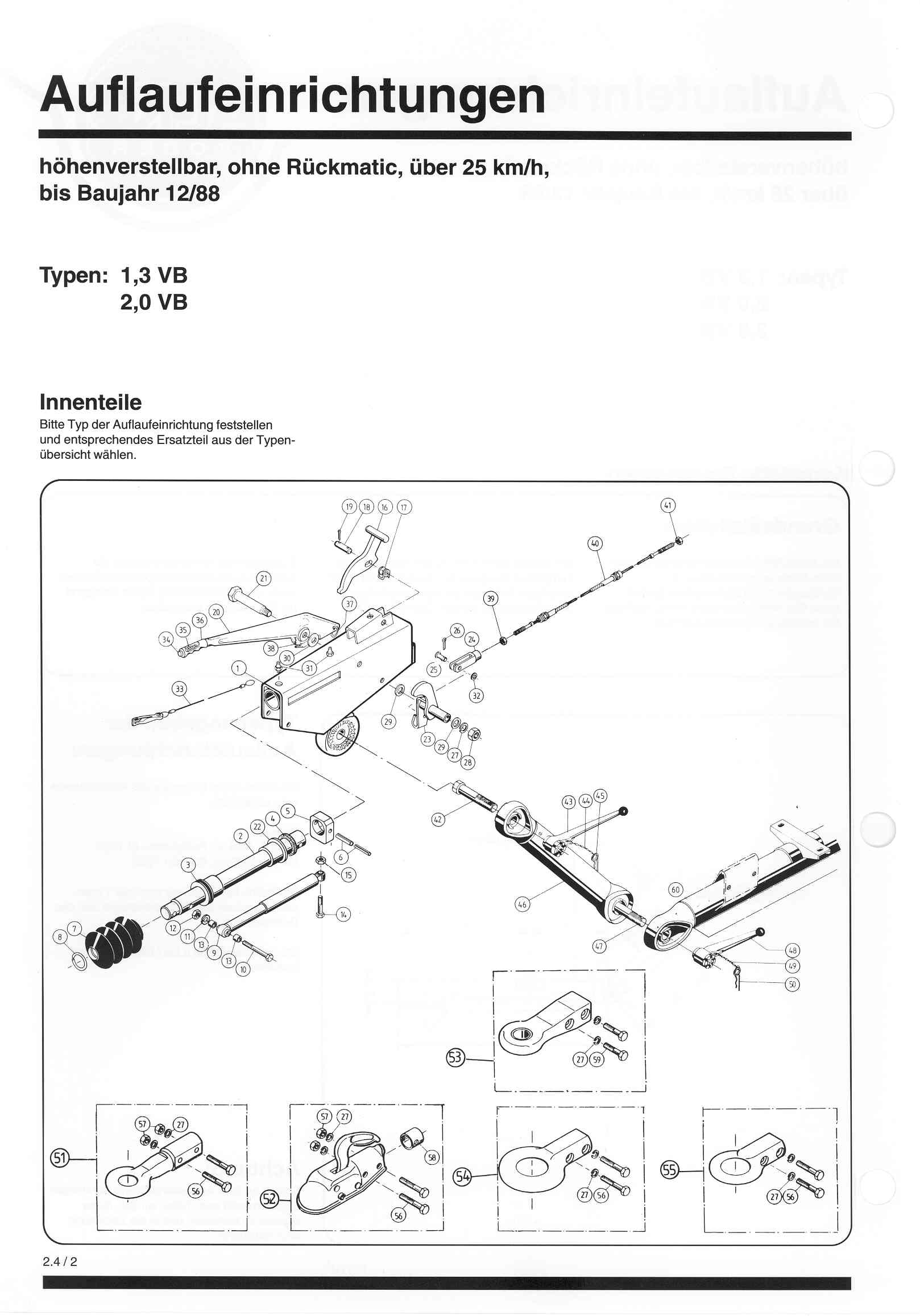

2.4-2.jpg | 2.4-3.jpg |

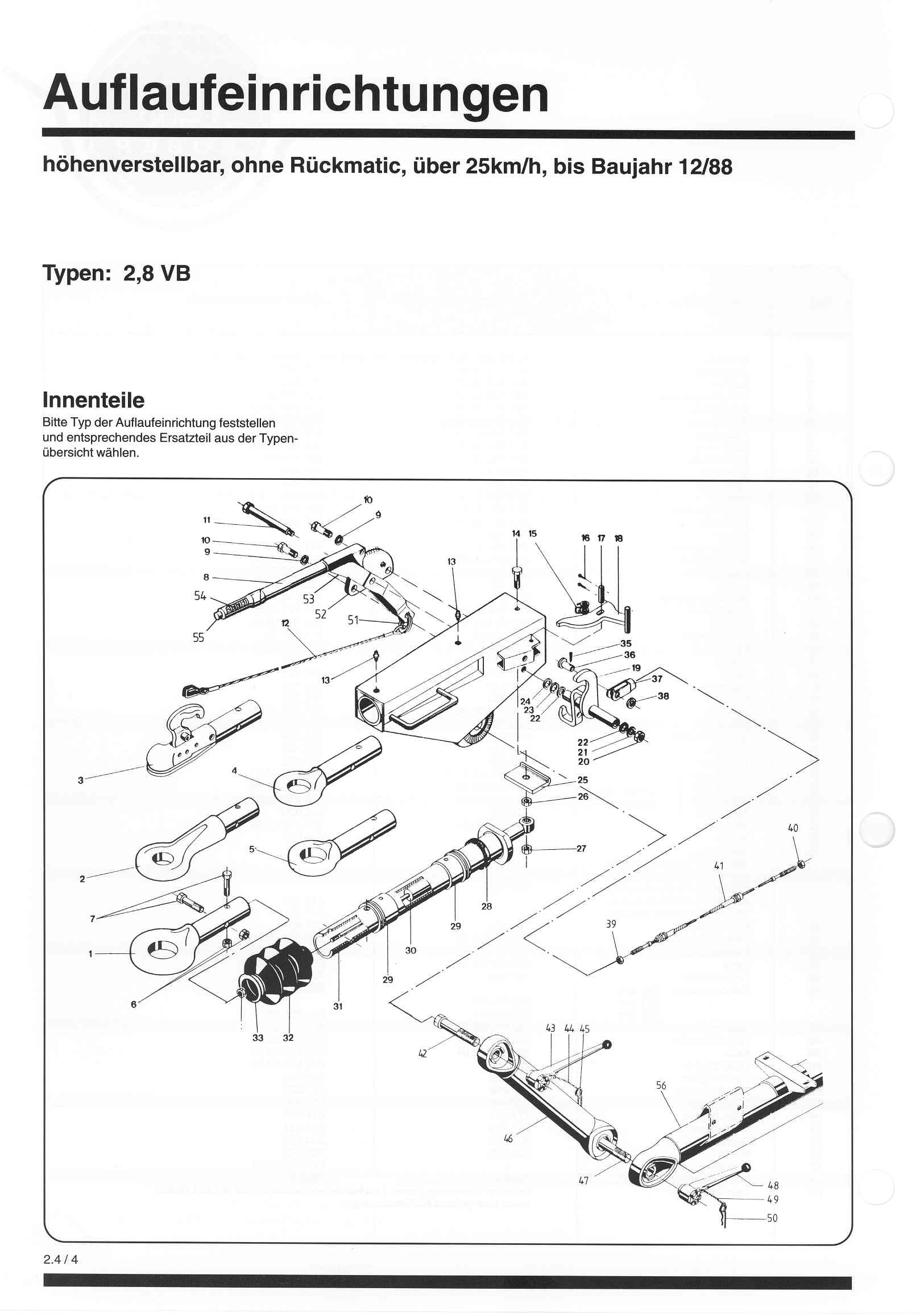

| - ohne Rückmatik höhenverstellbar Zahnkopf bis Baujahr 12/88 |
2,8 VB |

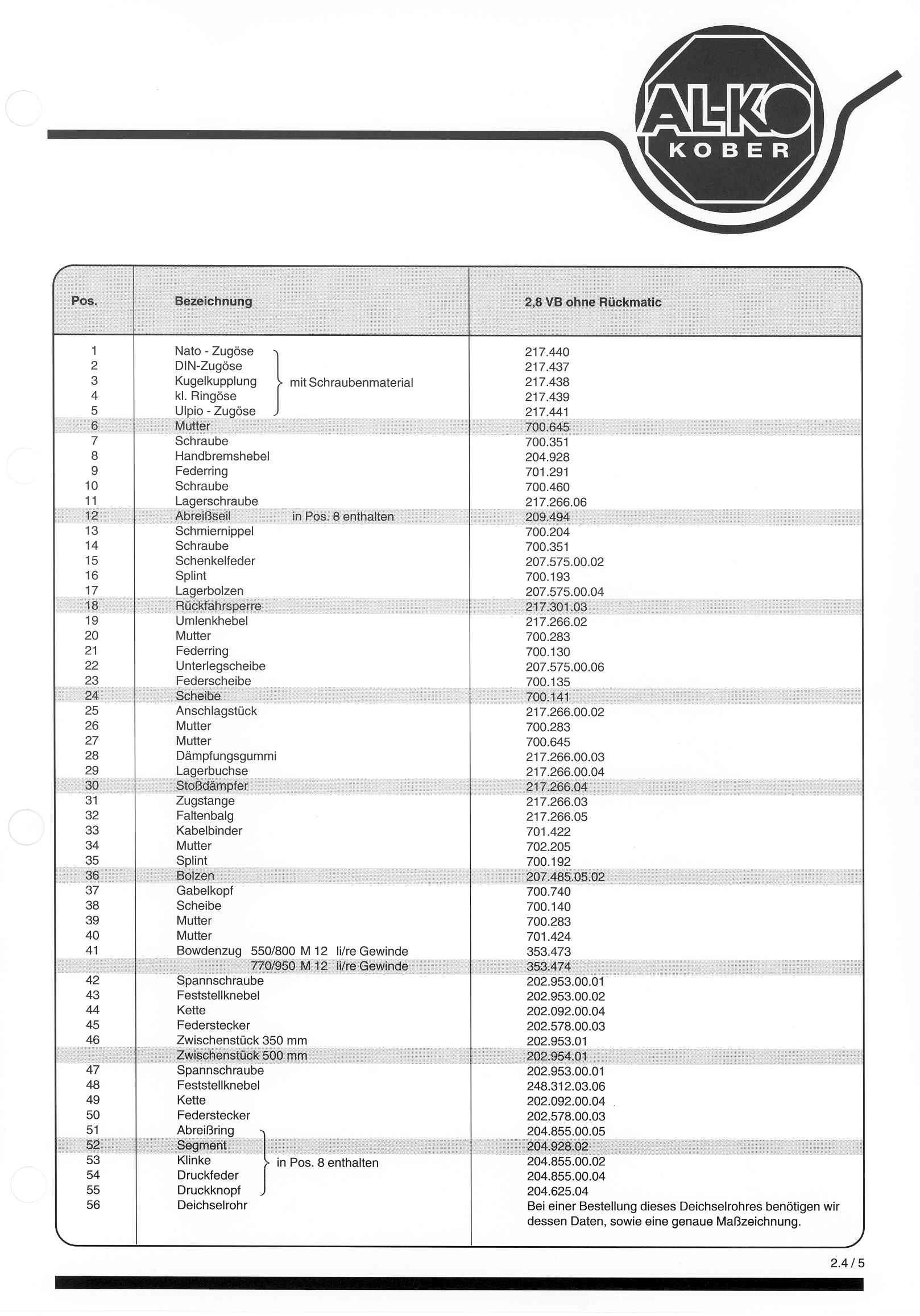

2.4-4.jpg | 2.4-5.jpg |
| - mit Rückmatik höhenverstellbar Zahnkopf bis Baujahr 12/88 |
1,3
VB 2,0 VB |

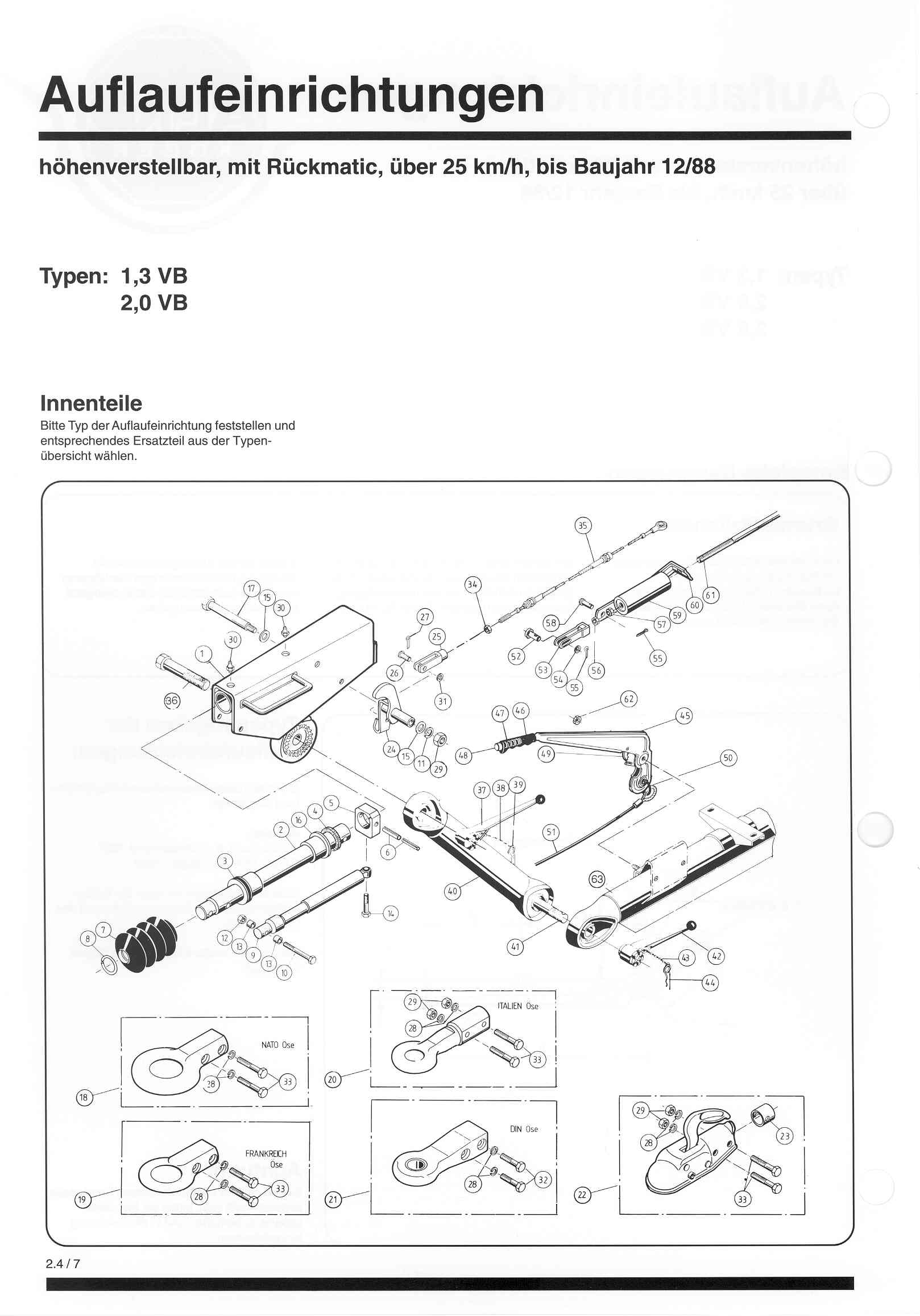

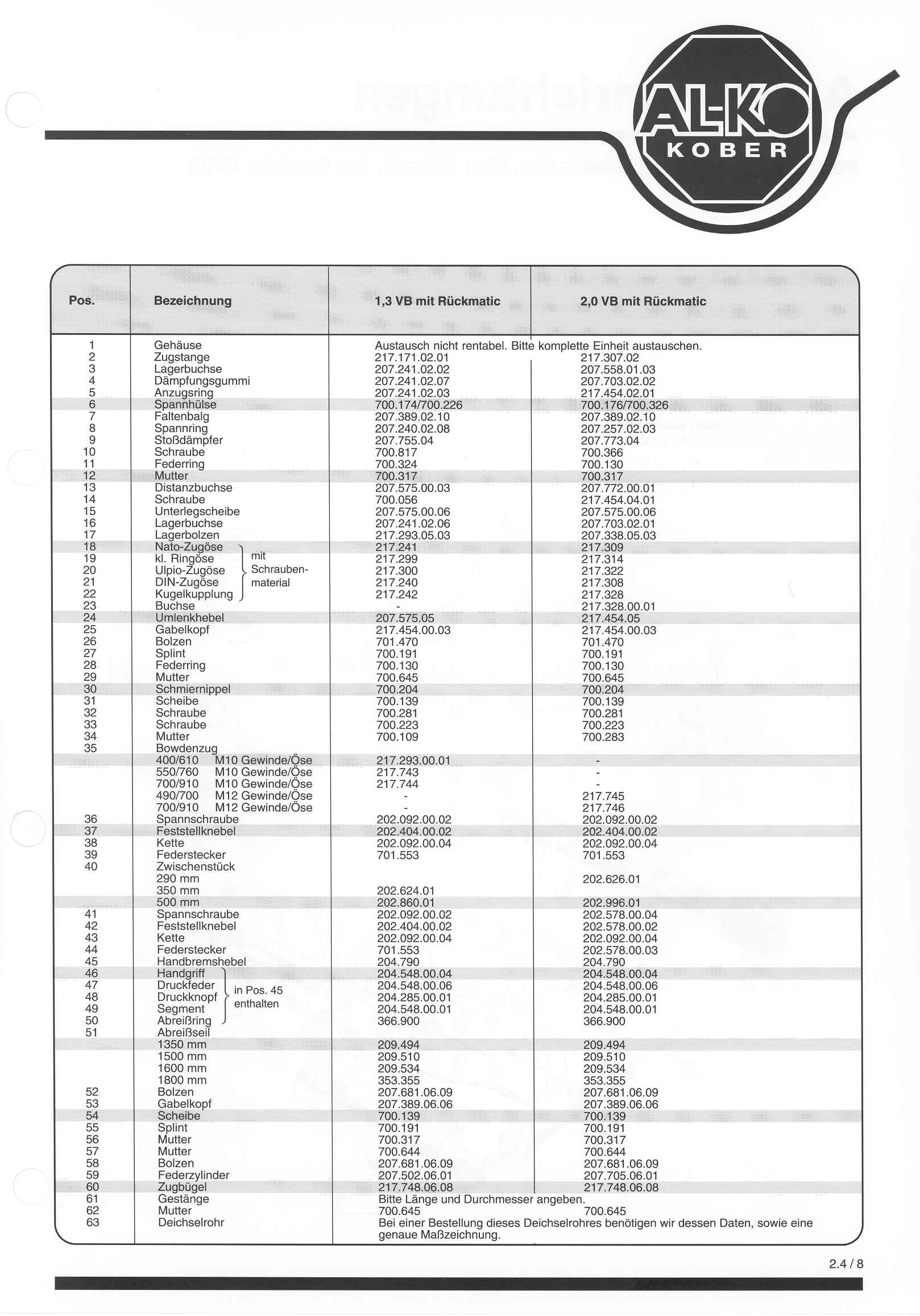

2.4-7.jpg | 2.4-8.jpg |
| -

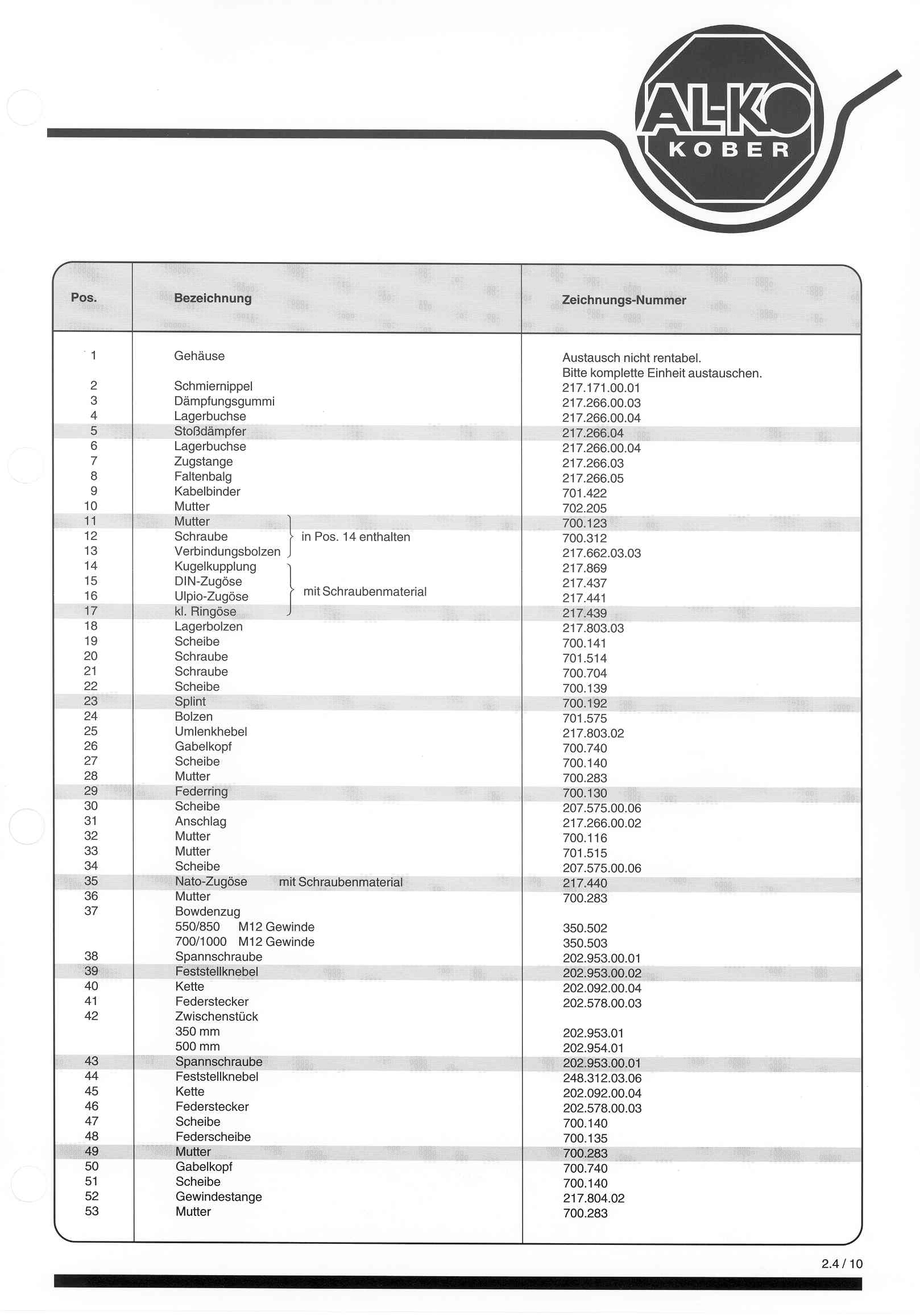

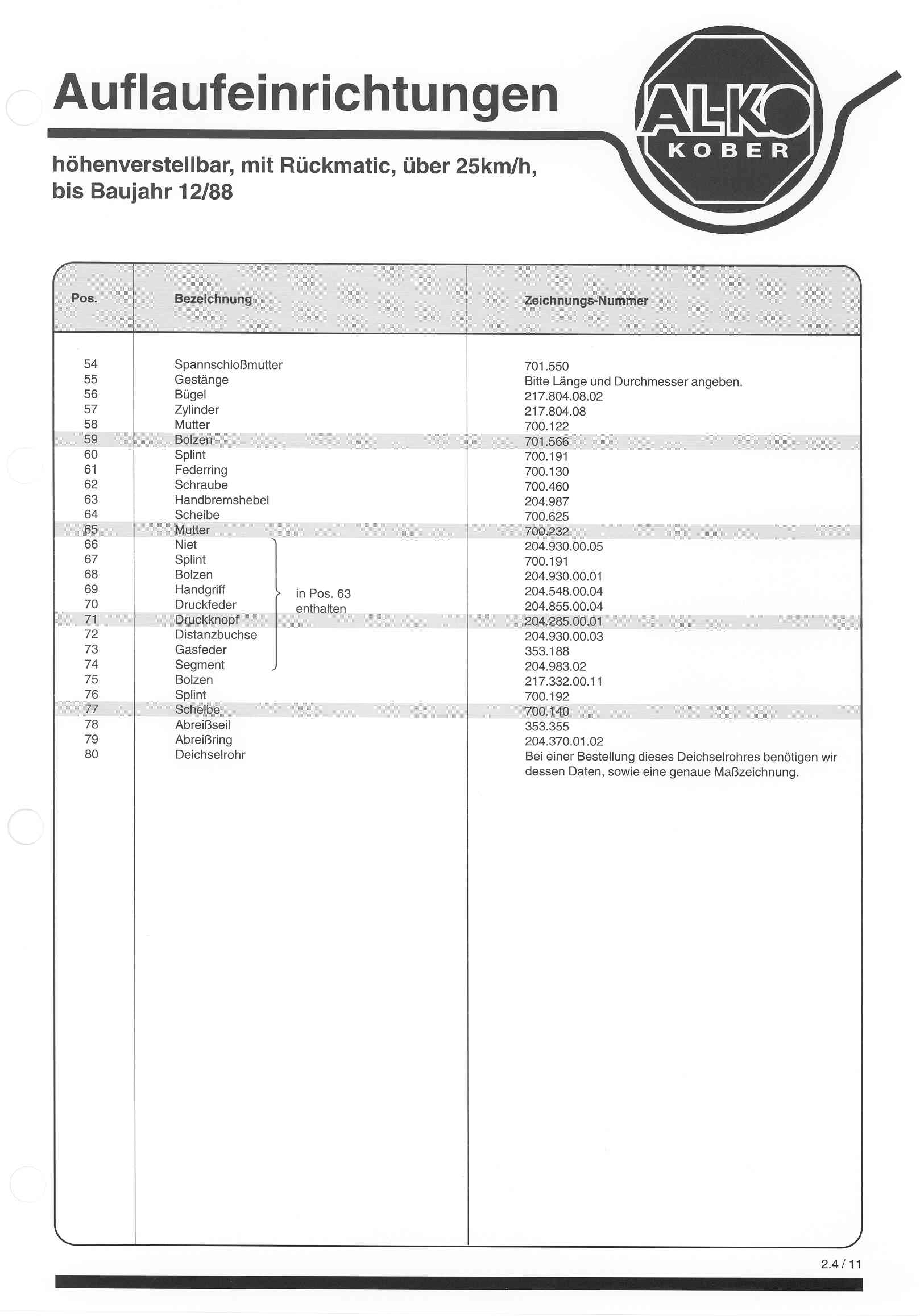

mit Rückmatik höhenverstellbar Zahnkopf bis Baujahr 12/88 |

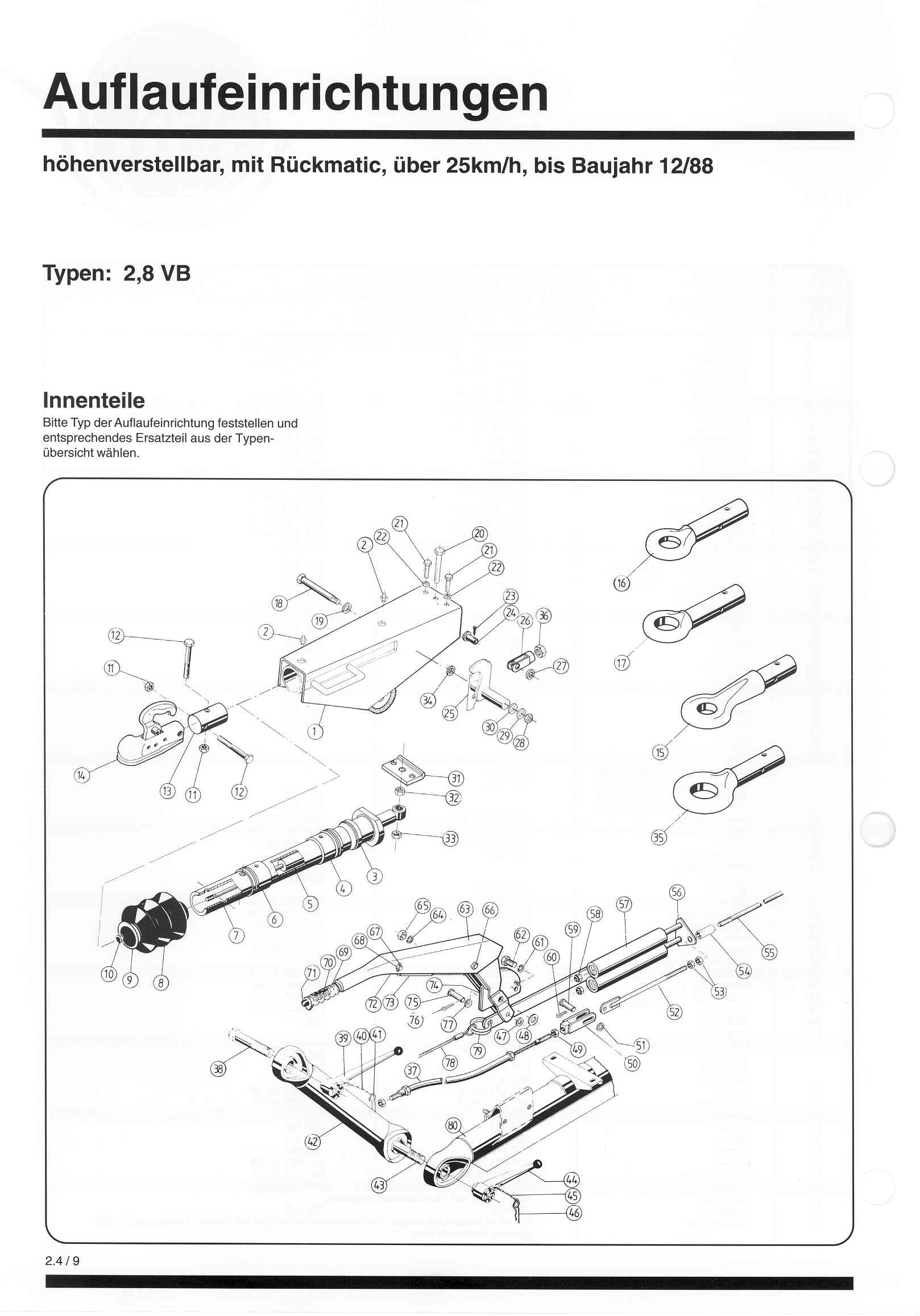

2,8 VB | 2.4-9.jpg | 2.4-10.jpg 2.4-11.jpg |
| -
mit Rückmatik höhenverstellbar Zahnkopf ab Baujahr 01/89 |
1,3
VB 2,0 VB |

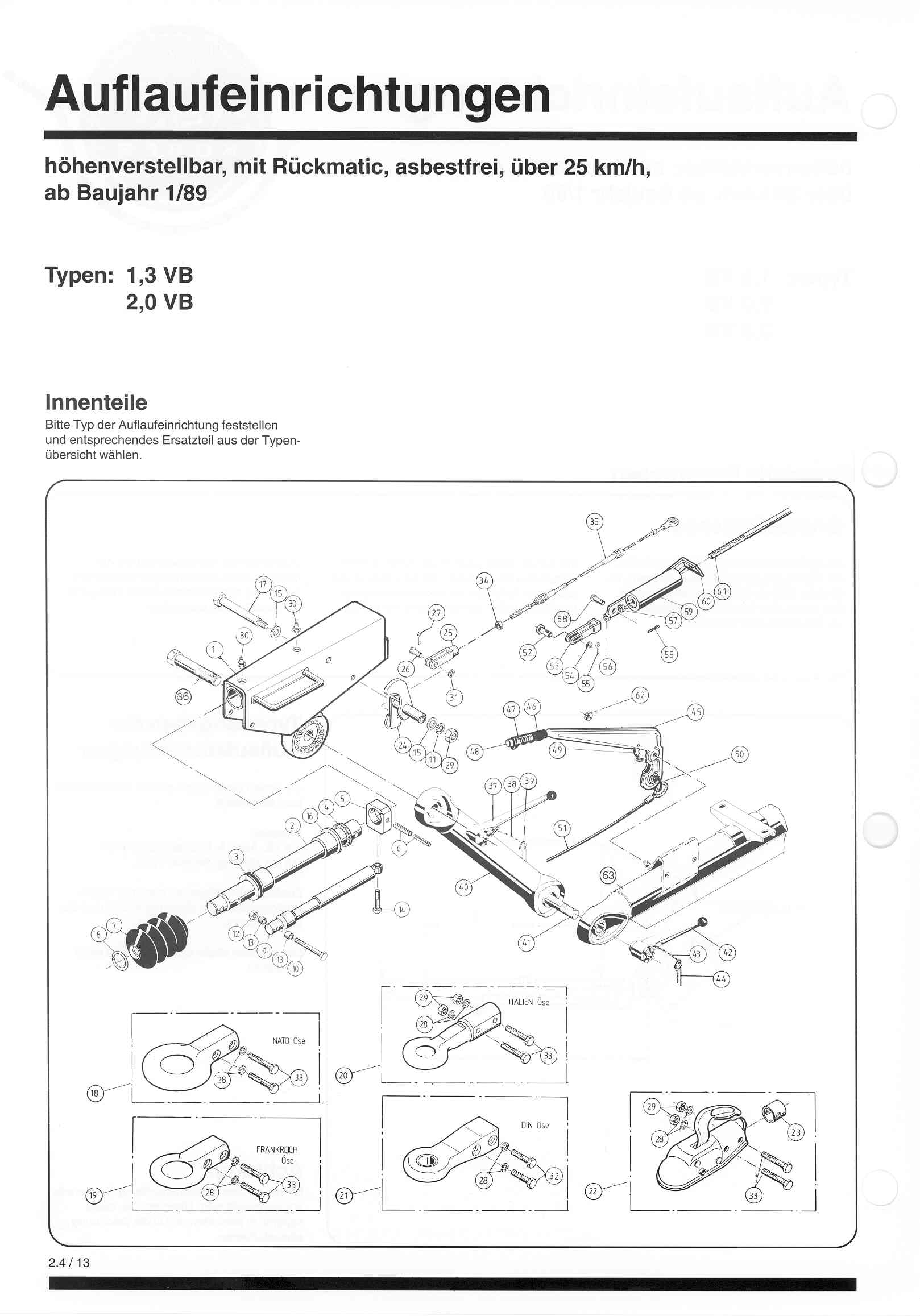

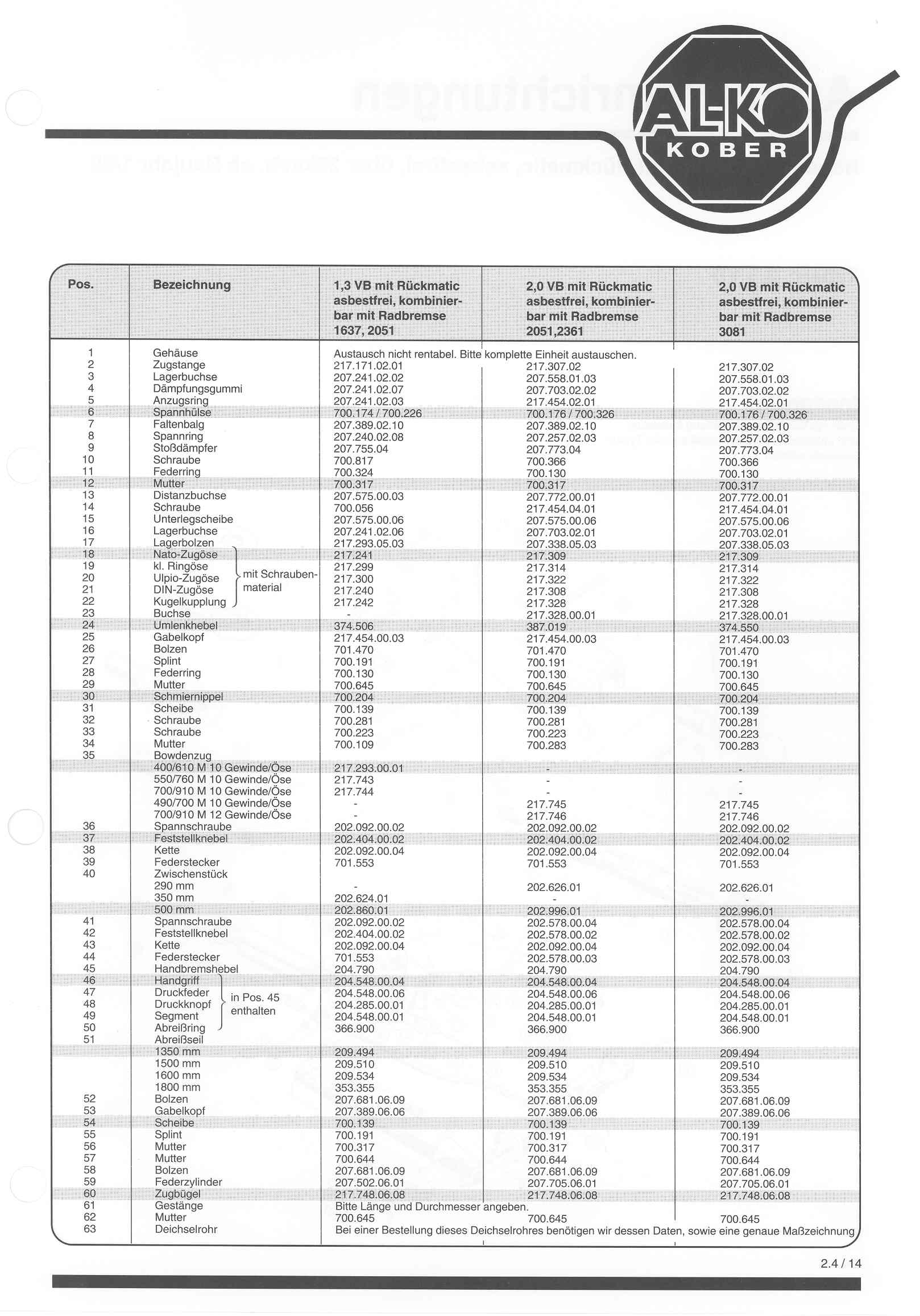

2.4-13.jpg | 2.4-14.jpg |
| -
mit Rückmatik höhenverstellbar Zahnkopf ab Baujahr 01/89r |

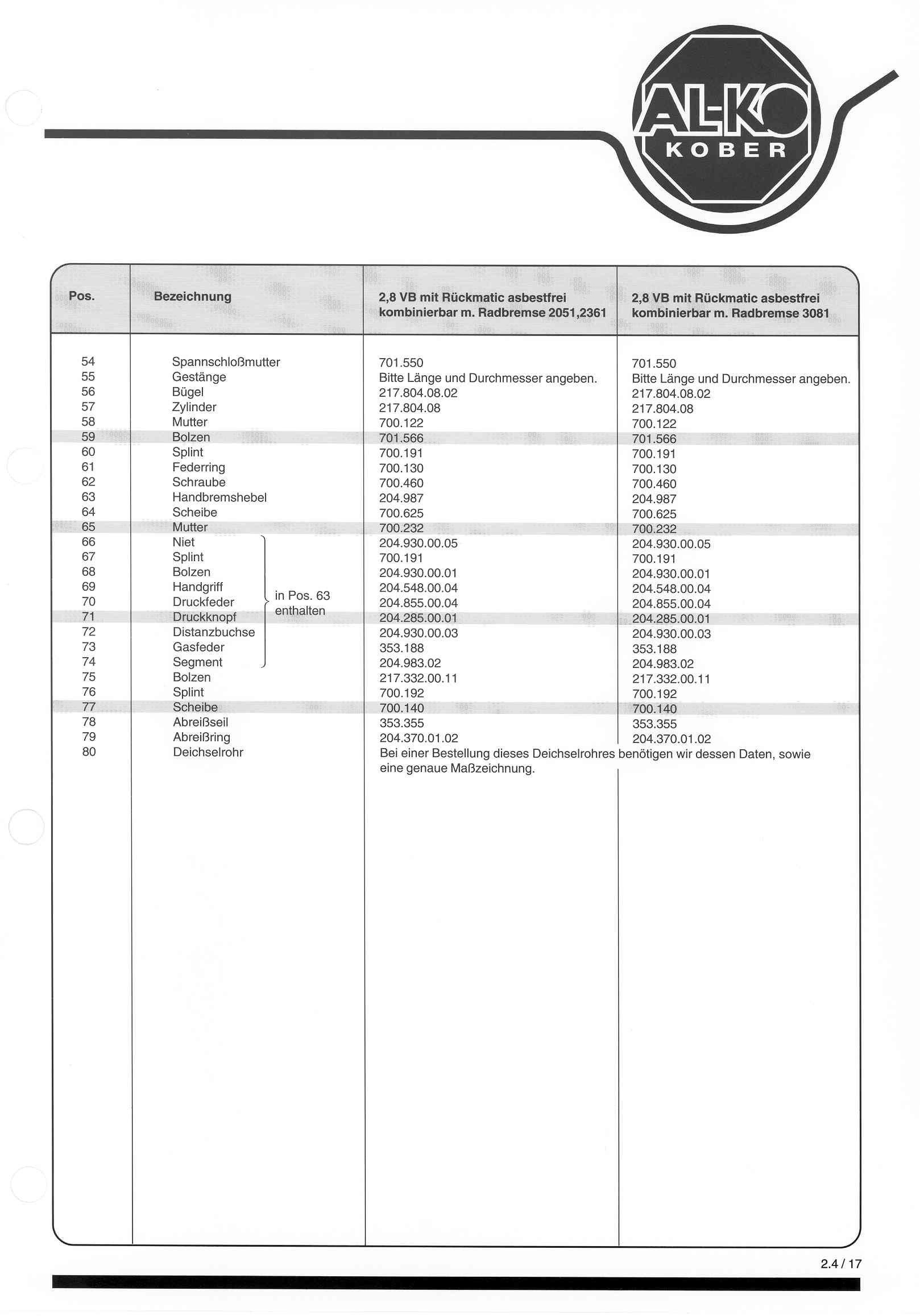

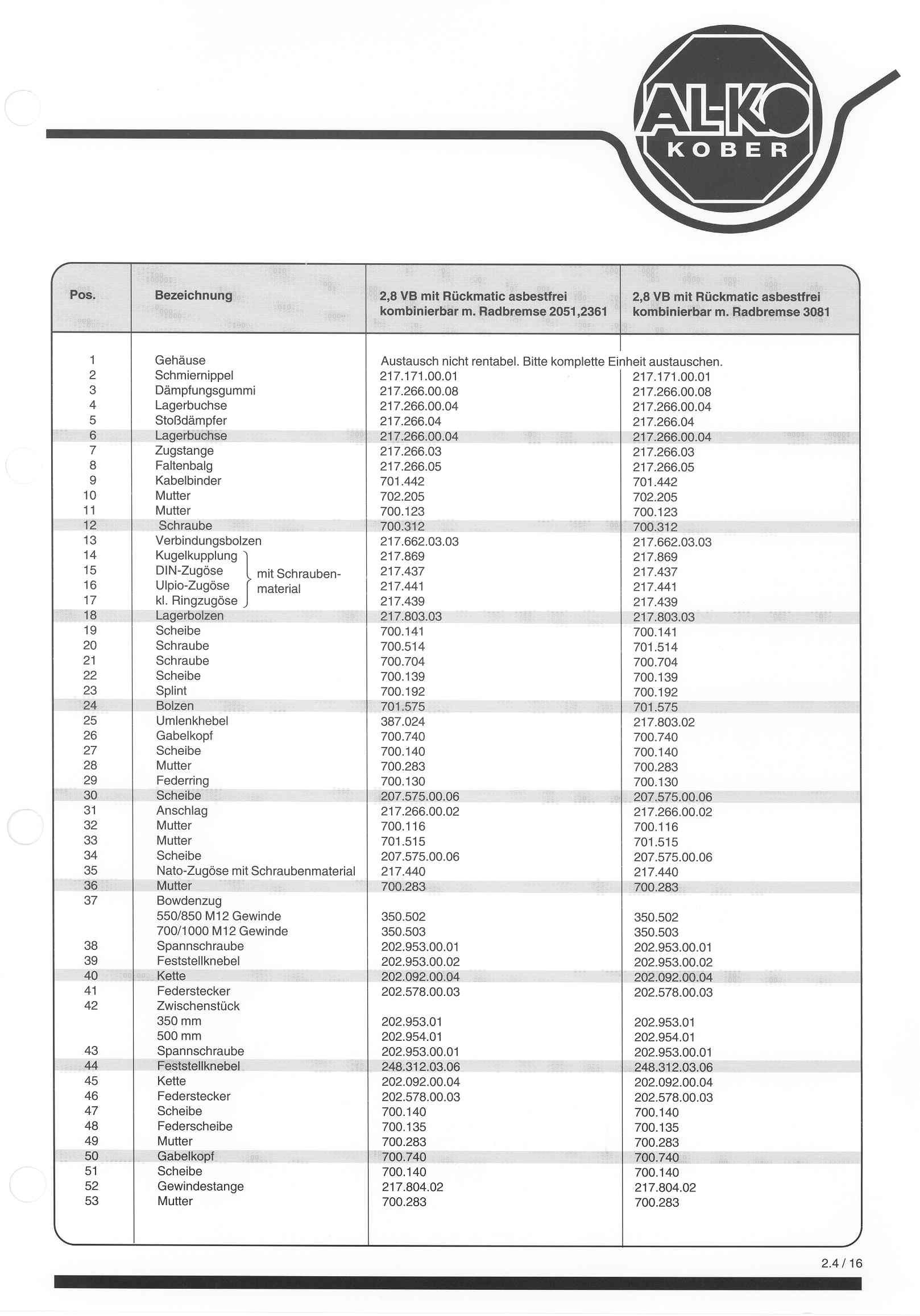

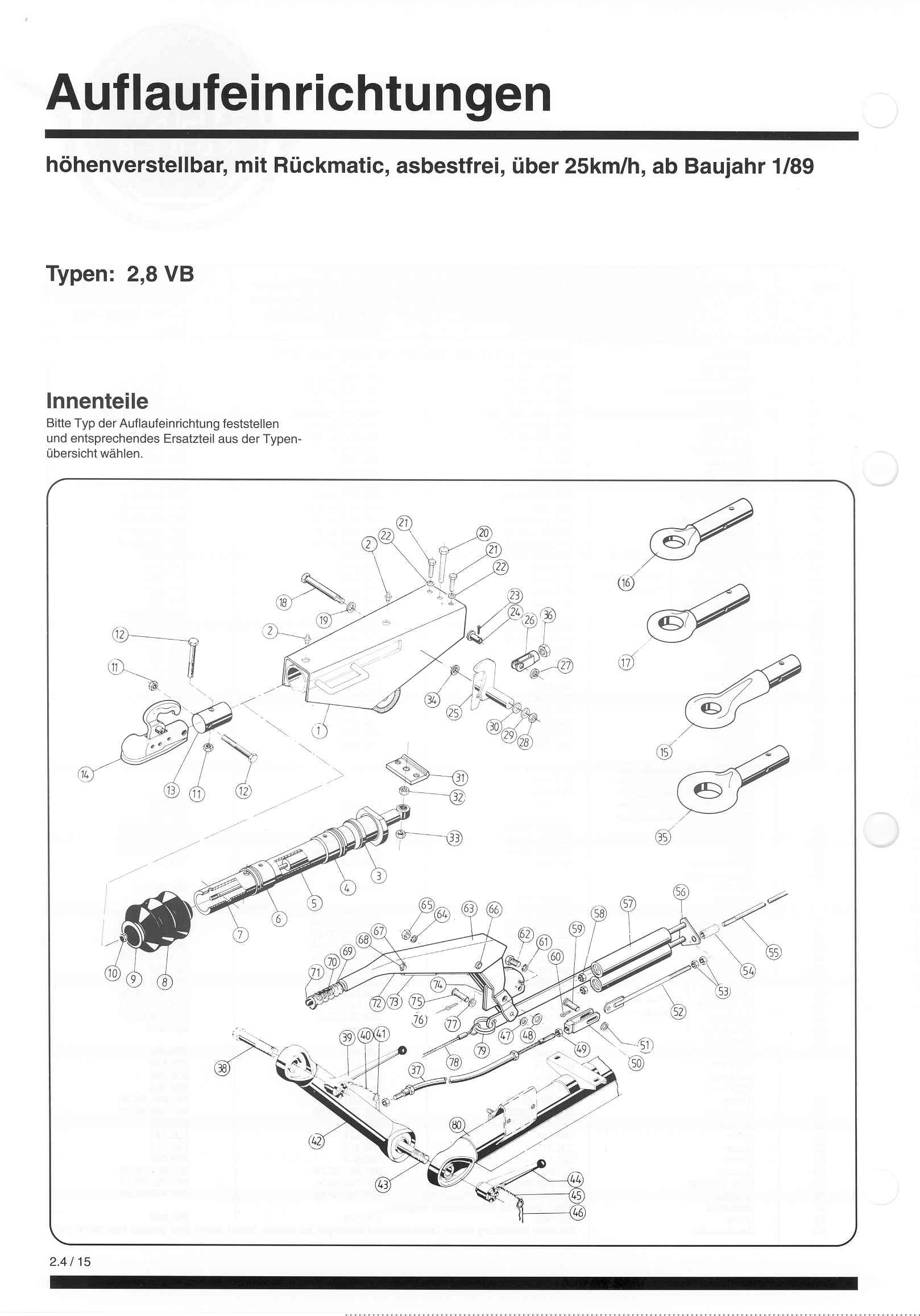

2,8 VB | 2.4-15.jpg | 2.4-16.jpg 2.4-17.jpg |
| |
|||
|

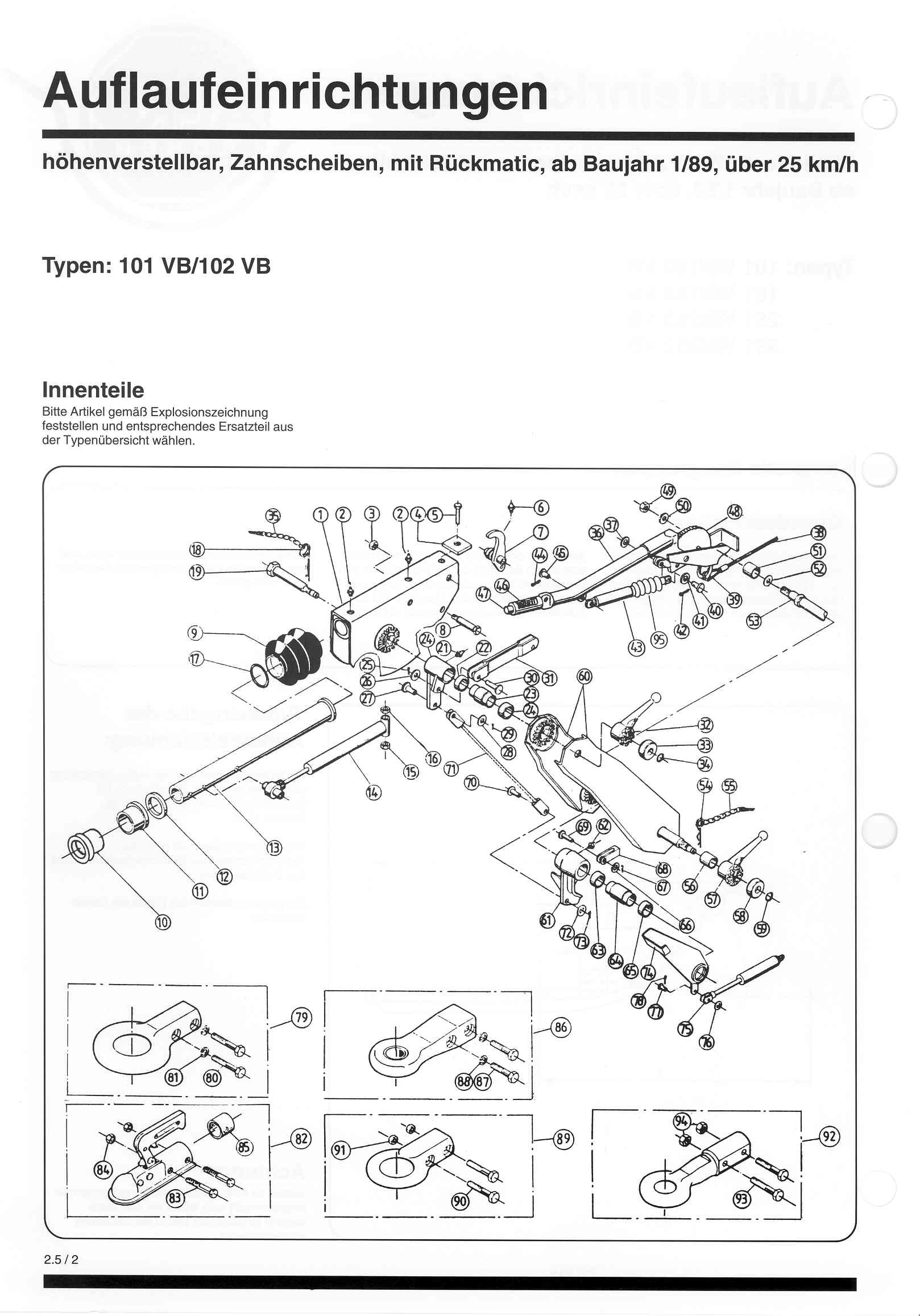

- mit
Rückmatik,
höhenverstellbar Zahnscheiben ab Baujahr 01/89 |
101 VB
102 VB |
2.5-2.jpg |

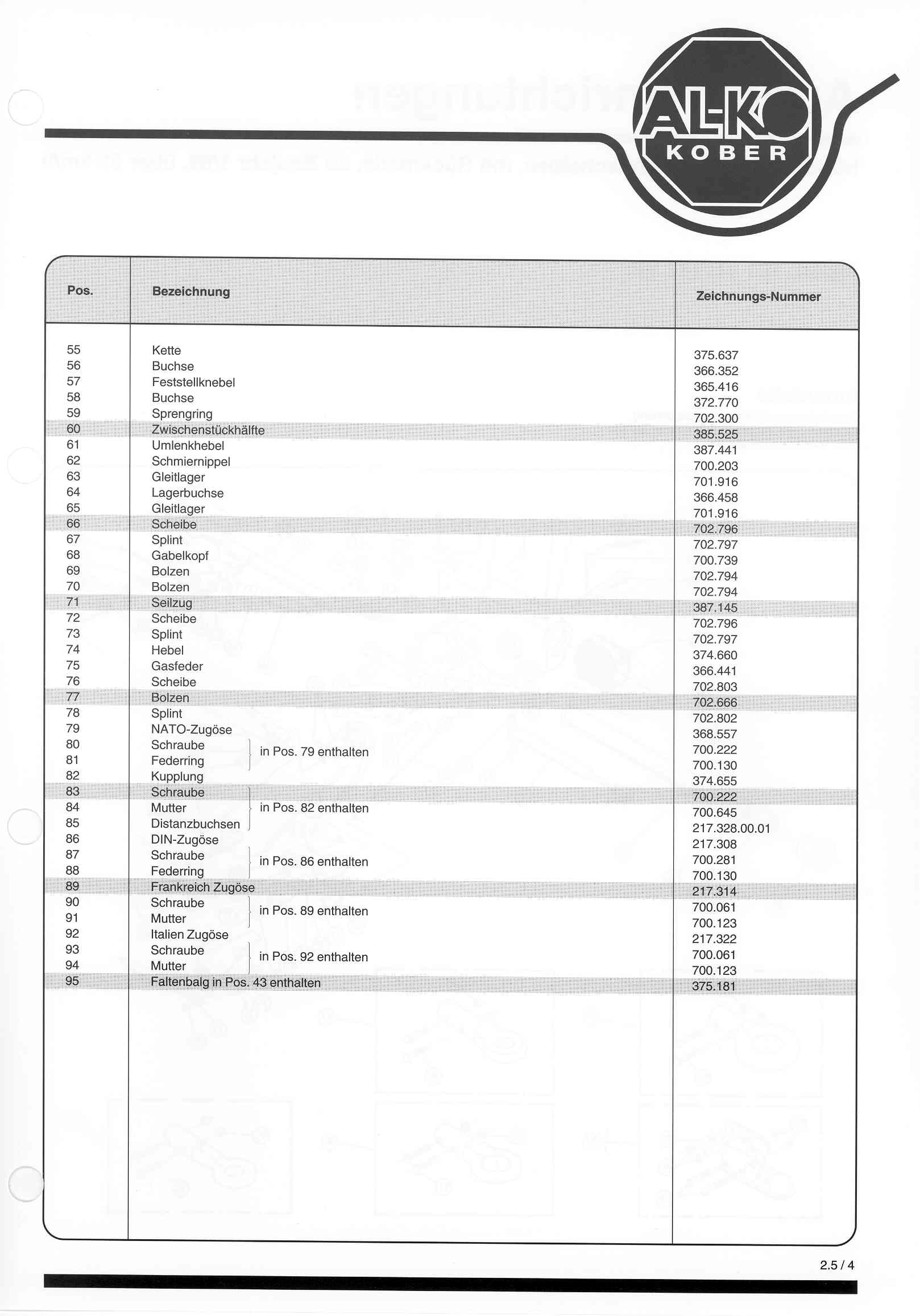

2.5-3.jpg 2.5-4.jpg |
|
- mit
Rückmatik,
höhenverstellbar Zahnscheiben ab Baujahr 01/89 |
161 VB 162 VB |

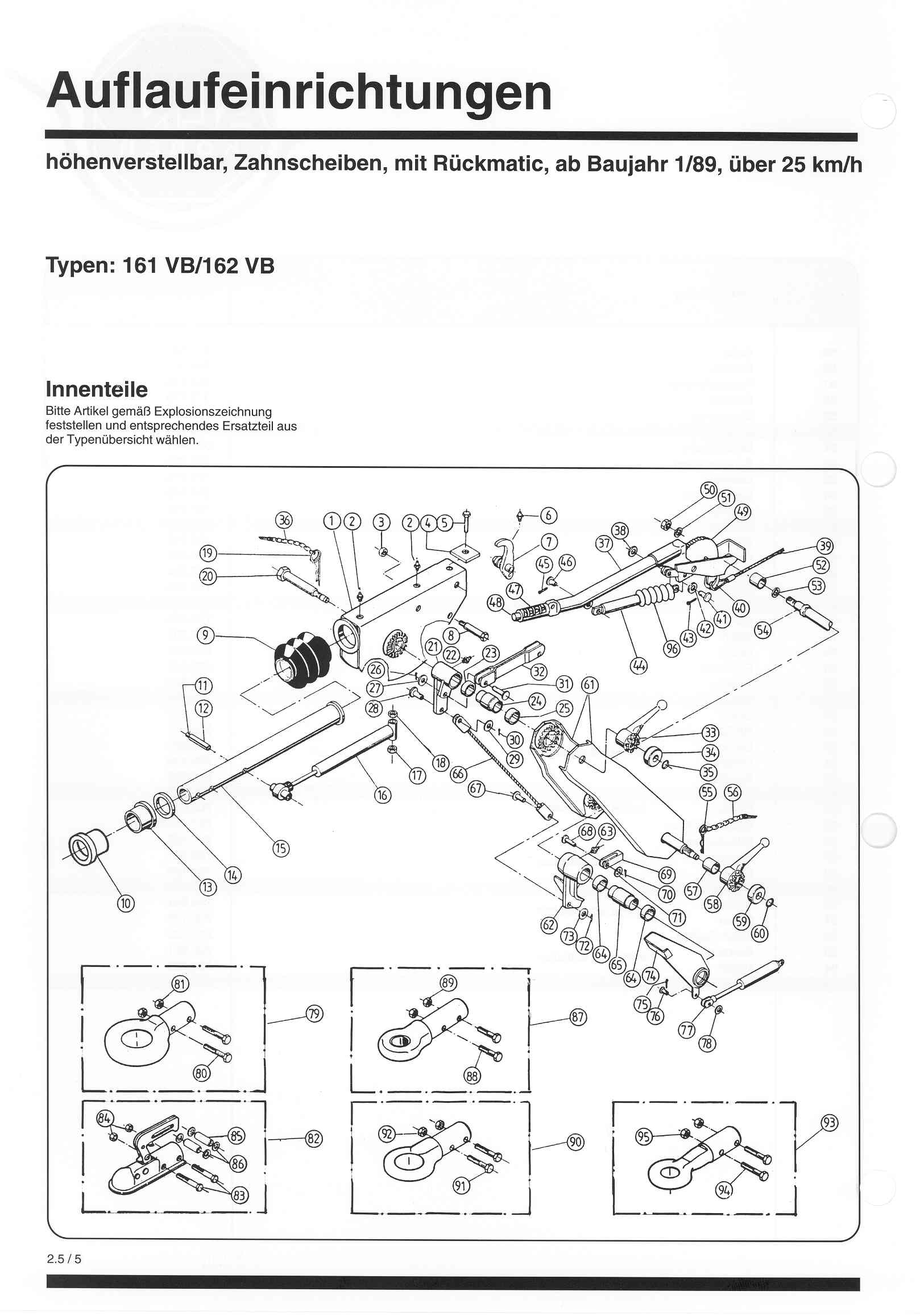

2.5-5.jpg |

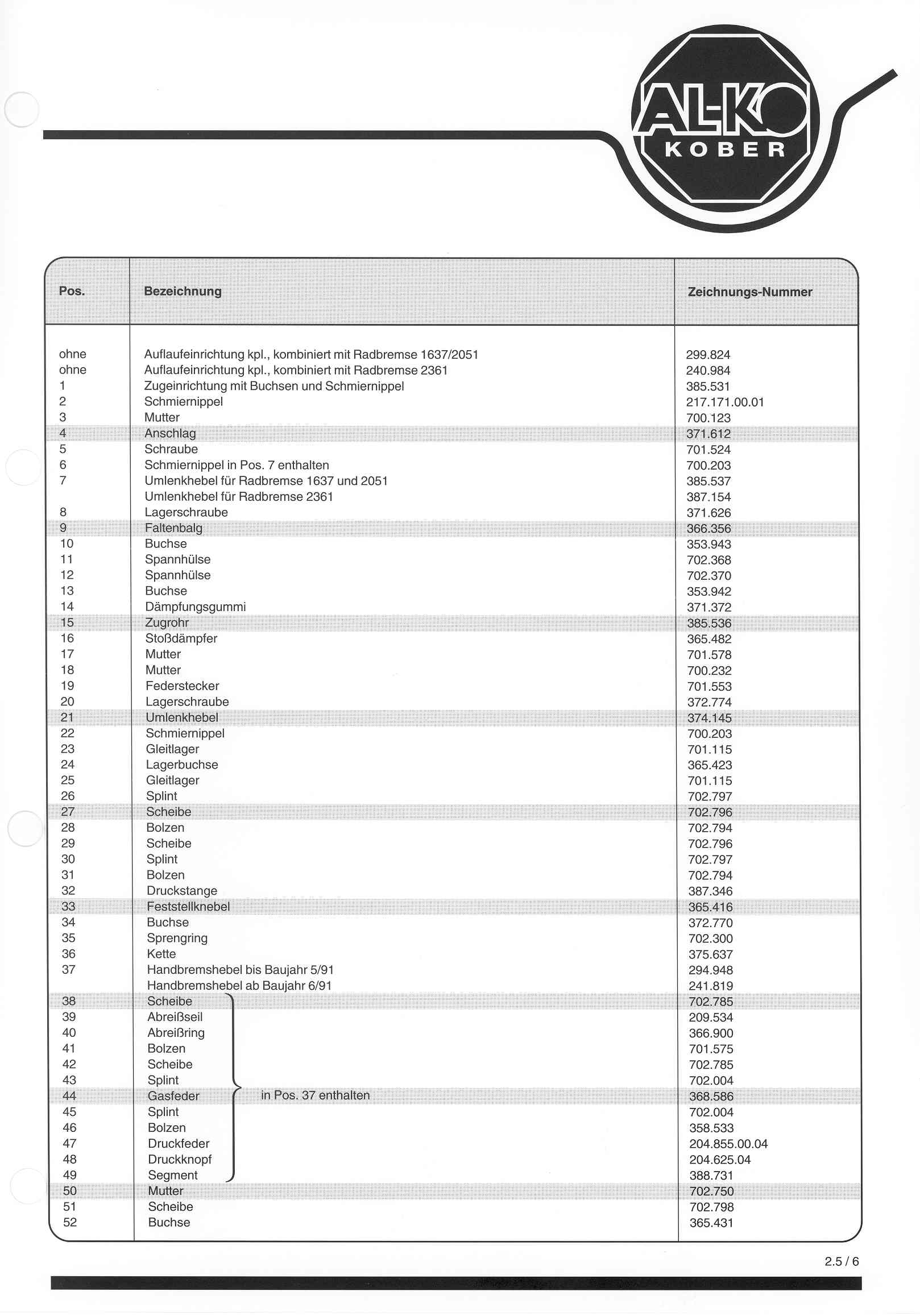

2.5-6.jpg 2.5-7.jpg |
| - mit
Rückmatik, höhenverstellbar Zahnscheiben ab Baujahr 01/89 |
251 VB
252 VB |

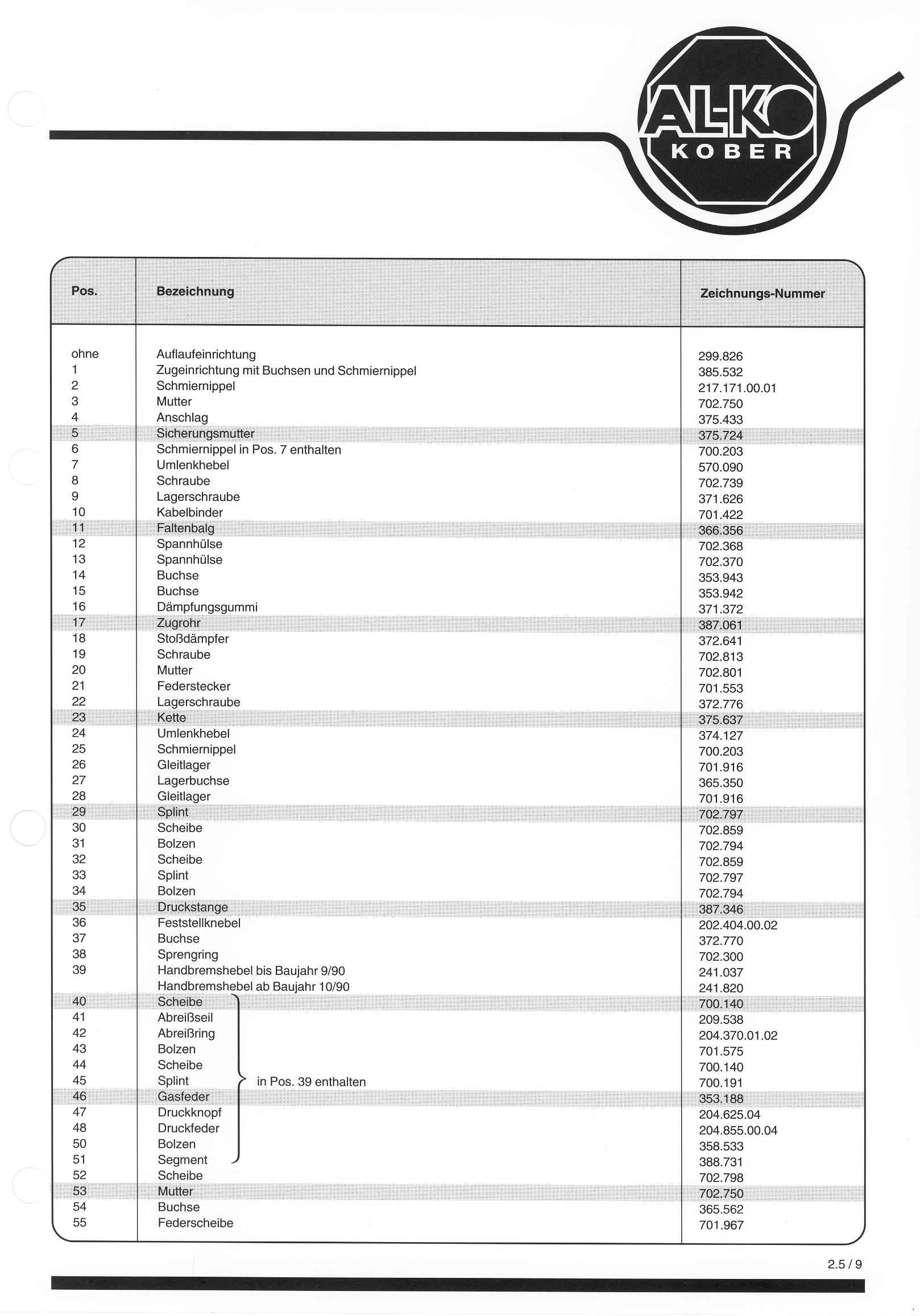

2.5-8.jpg |

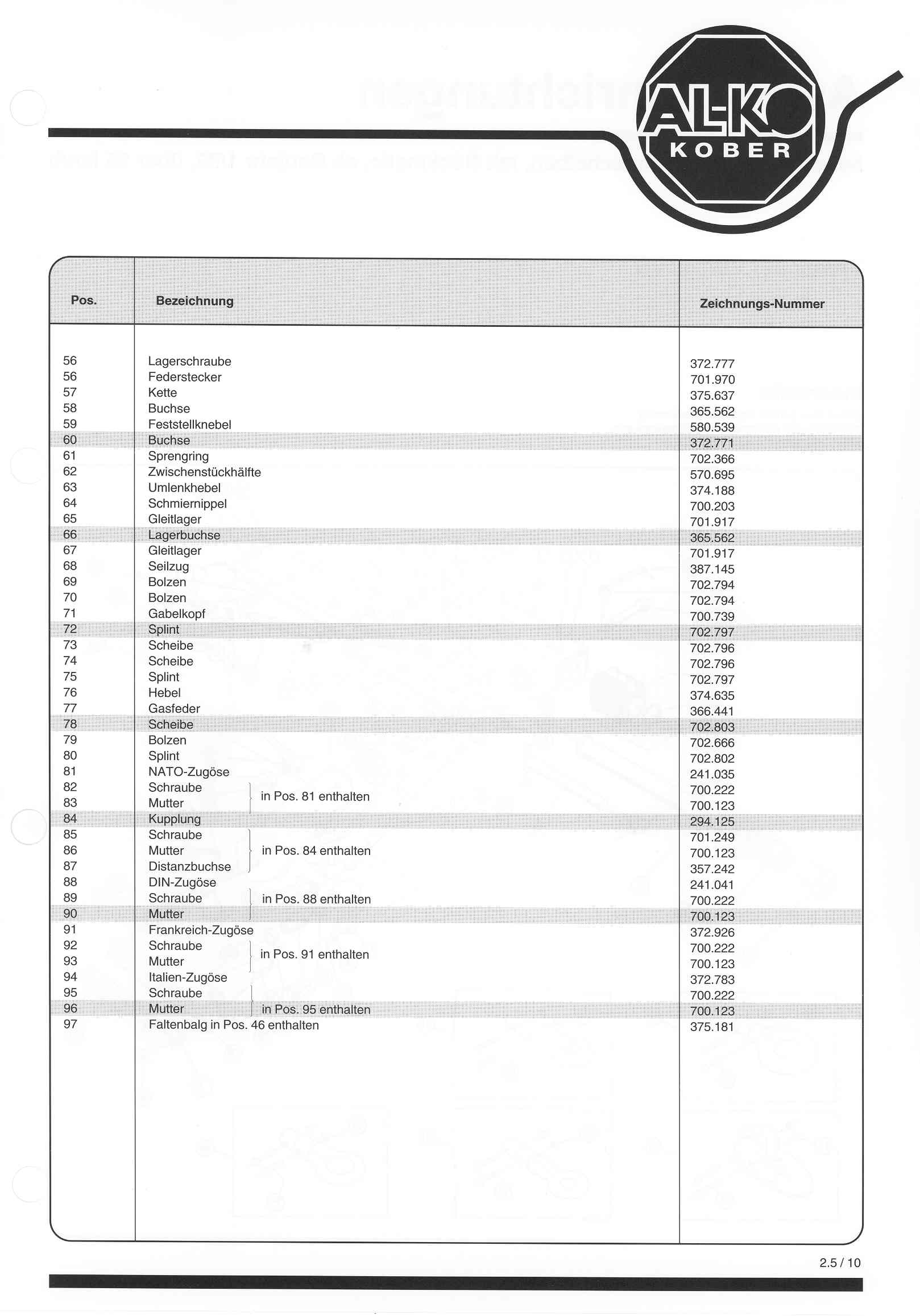

2.5-9.jpg 2.5-10.jpg |

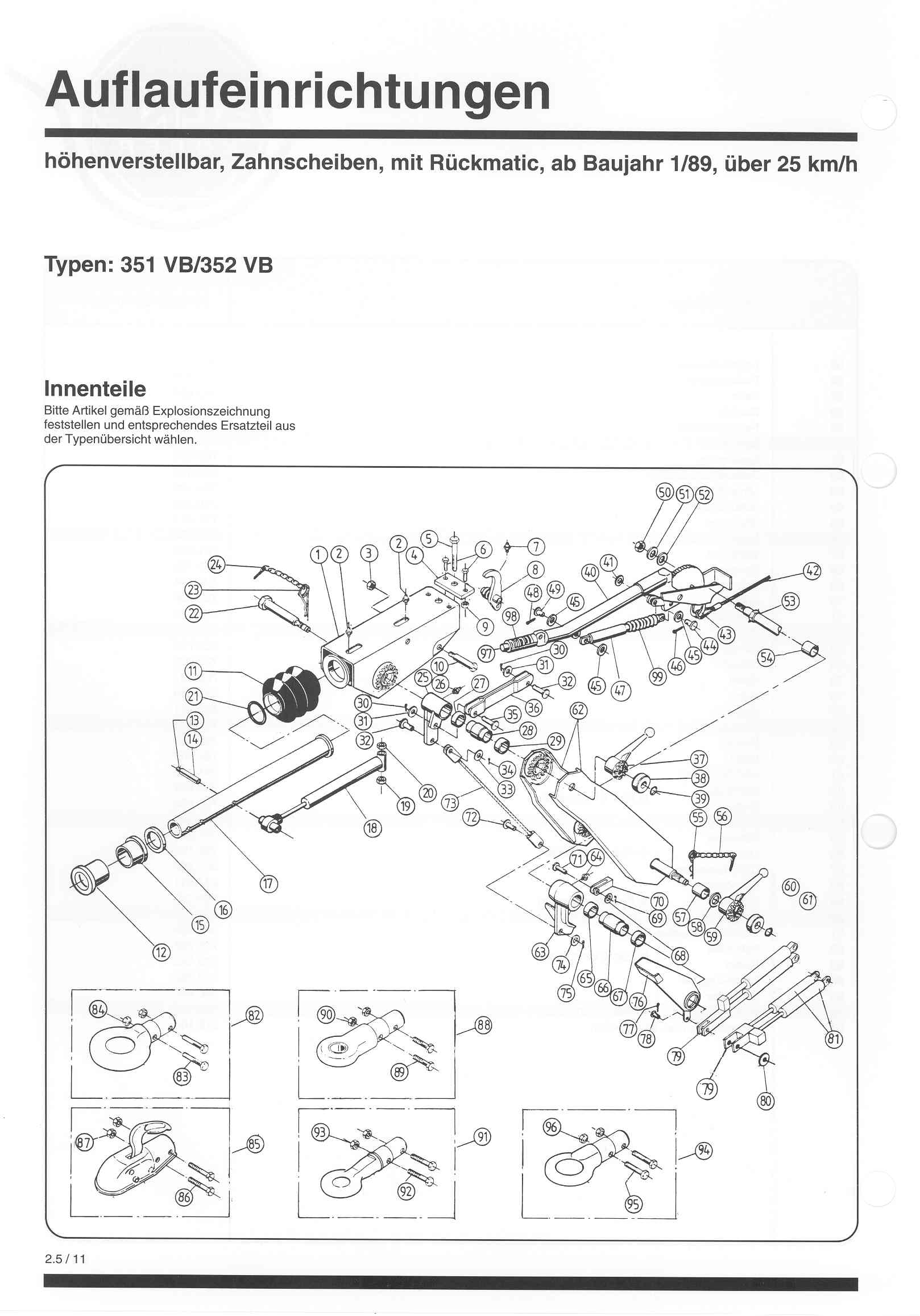

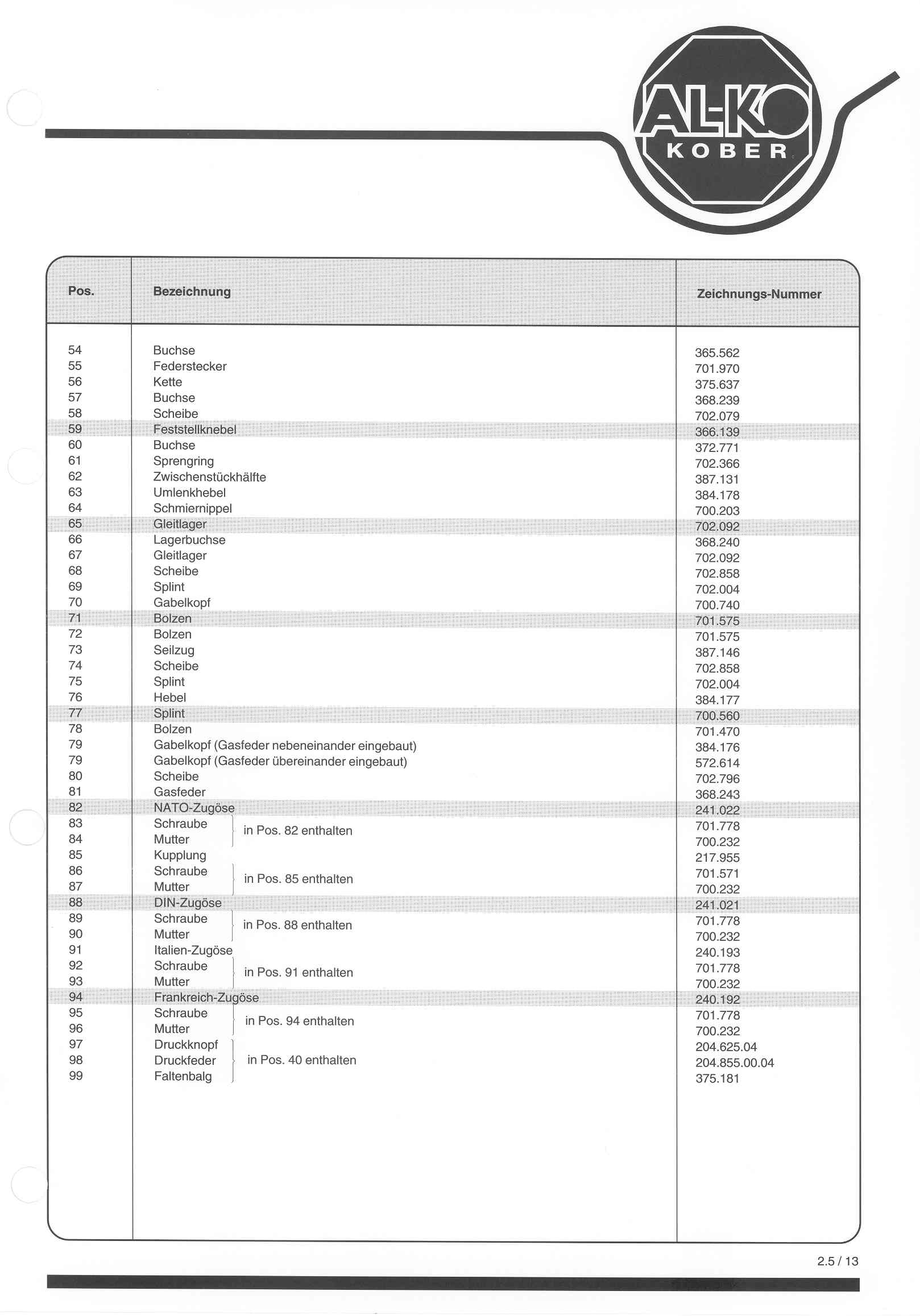

| - mit
Rückmatik, höhenverstellbar Zahnscheiben ab Baujahr 01/89 |
351 VB 352 VB |
2.5-11.jpg |

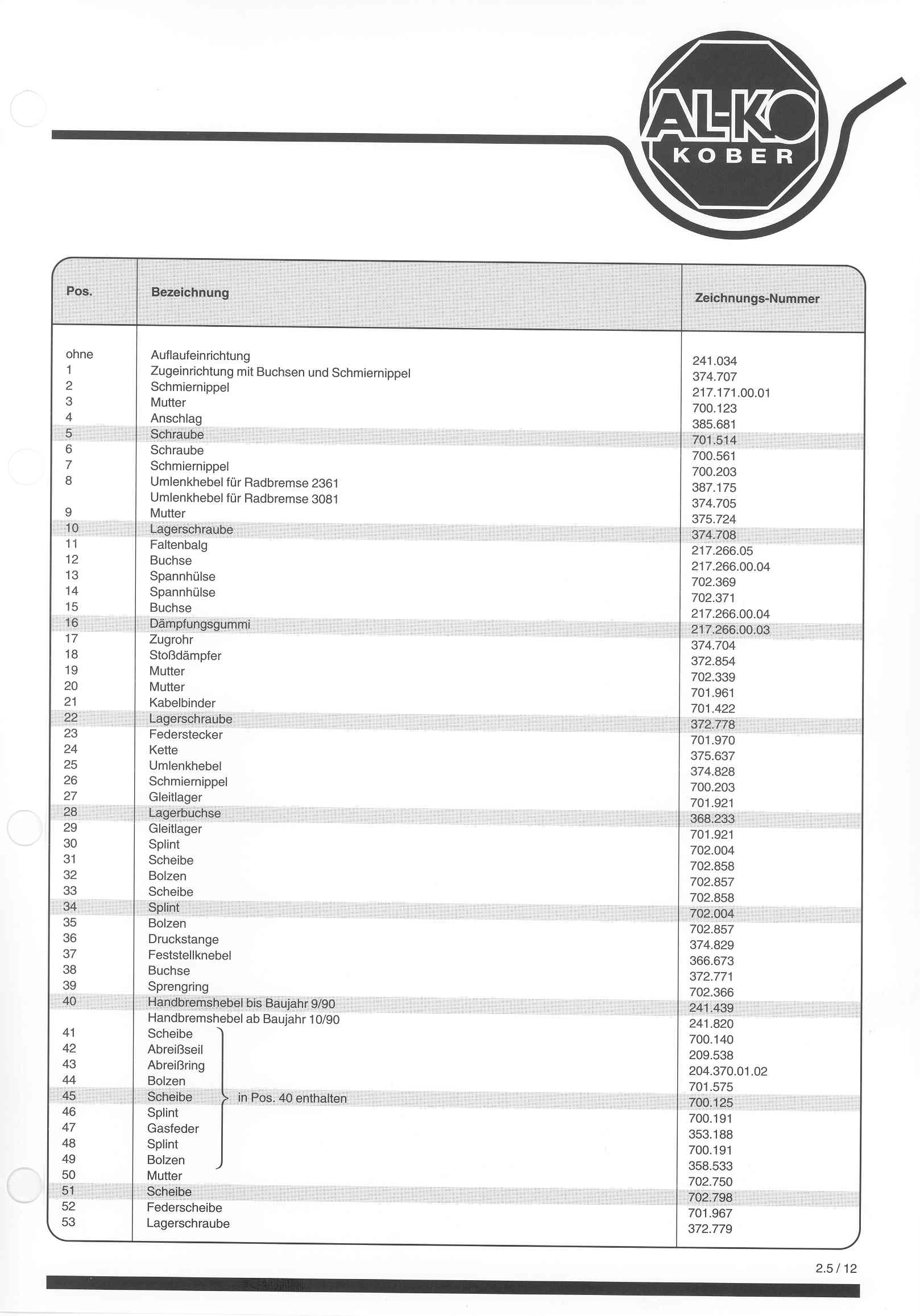

2.5-12.jpg 2.5-13.jpg |
| - ohne
Rückmatik, Sonder-Ausführung |
1,8 SL
4,4 SL |
2.7-2.jpg |
2.7-3.jpg |
| - ohne
Rückmatik, Sonder-Ausführung |
3,5 SL
|
2.7-4.jpg |
2.7-5.jpg |

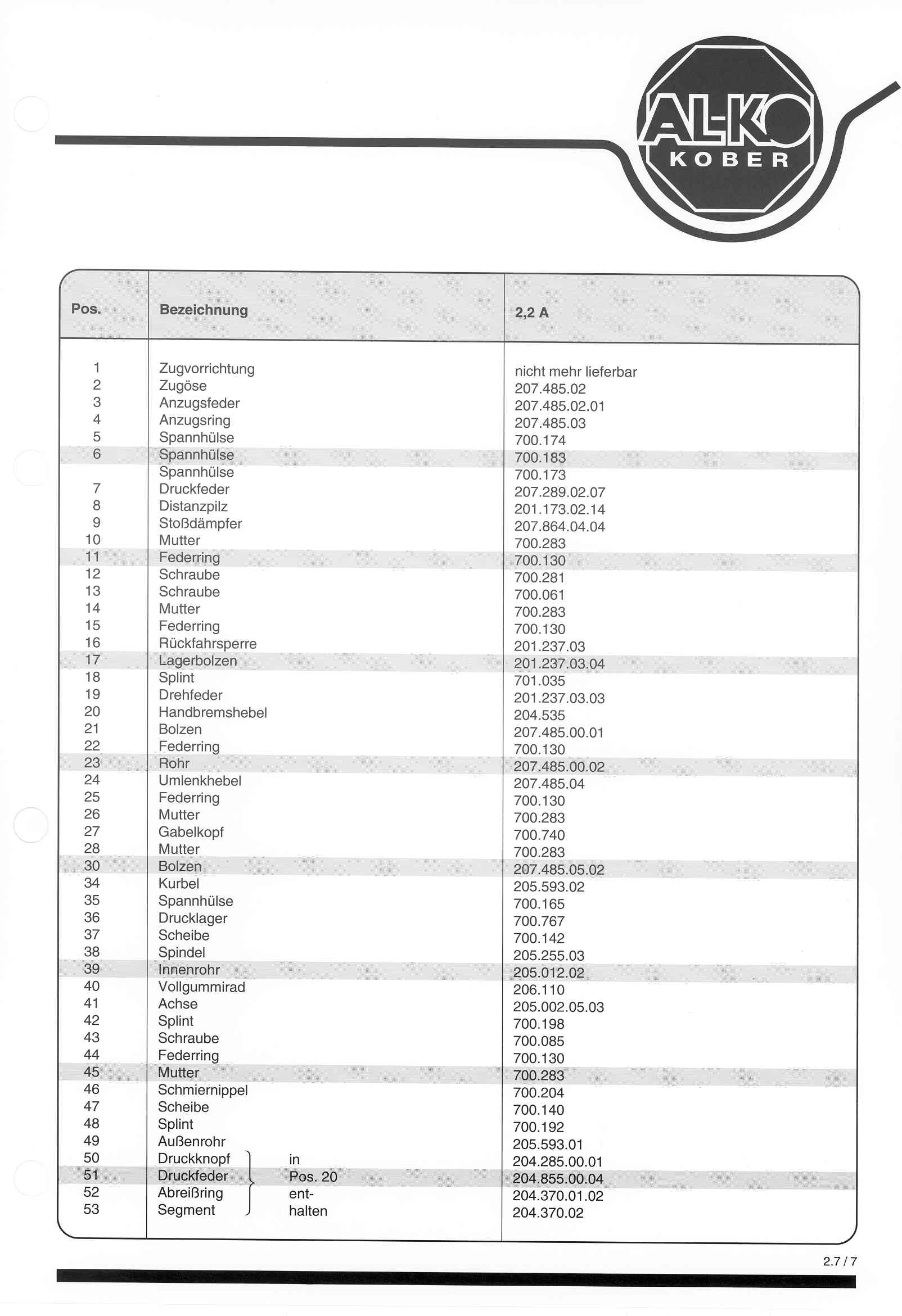

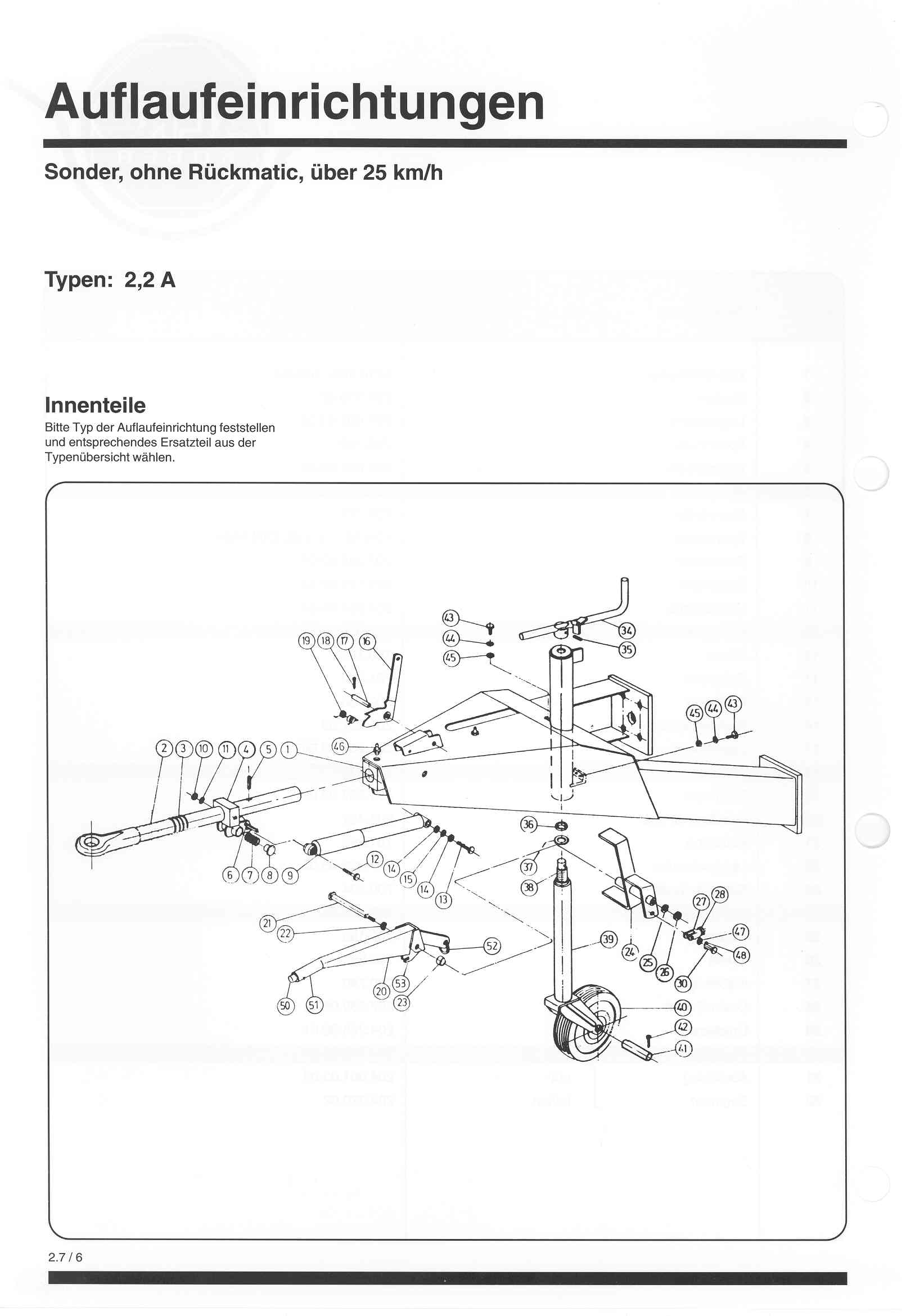

| - ohne
Rückmatik, Sonder-Ausführung |
2,2 A |
2.7-6.jpg |
2.7-7.jpg |
|
- mit
Rückmatik,
Sonder-Ausführung
|
358 ER 428 ER 568 ER |

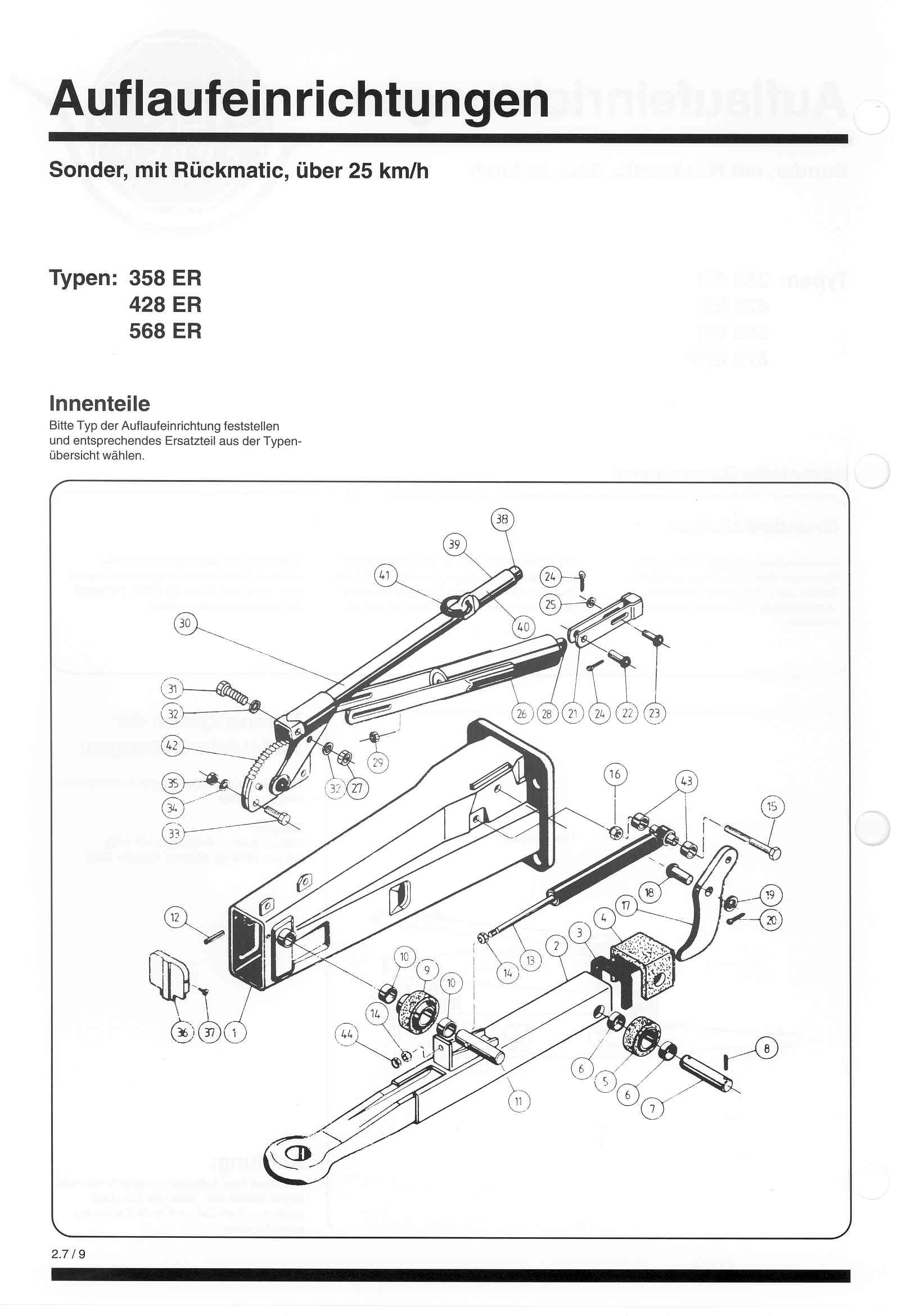

2.7-9.jpg |

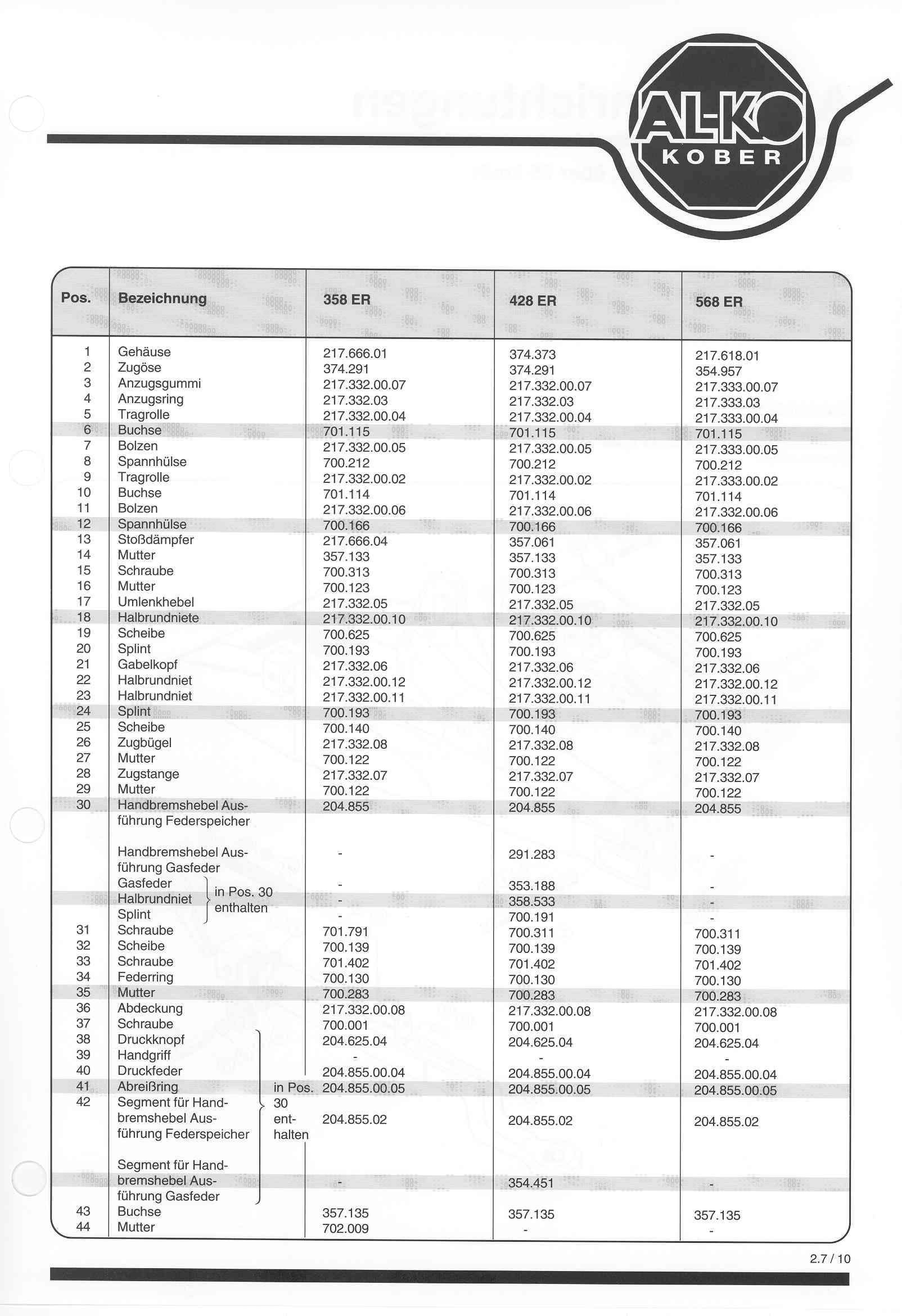

2.7-10.jpg |
|
- mit
Rückmatik,
Sonder-Ausführung
|
878 ER
|

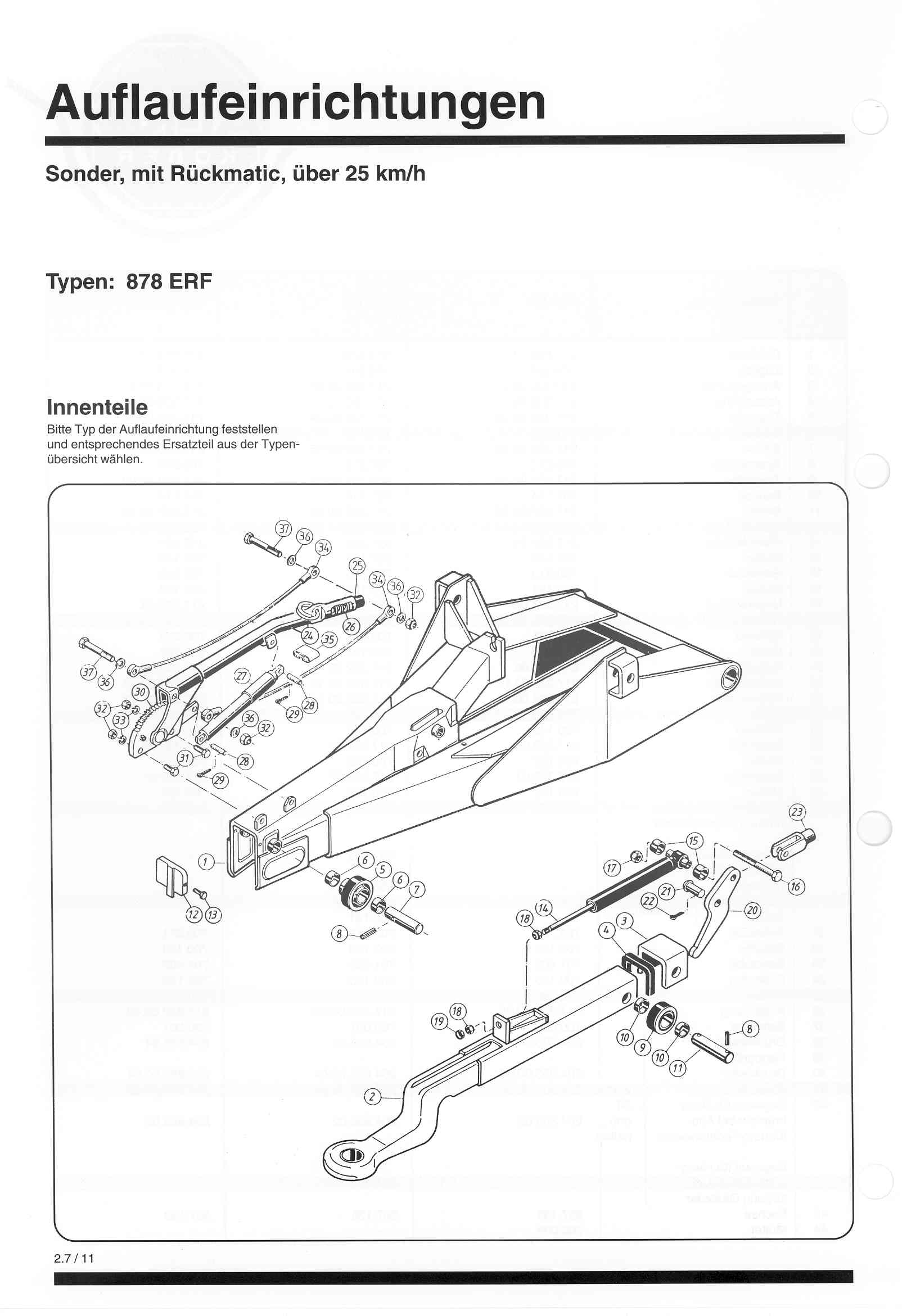

2.7-11.jpg |
2.7-12.jpg |
Entdecken Sie eine umfangreiche Sammlung
an detaillierten Teilelisten und hochwertigen Explosionszeichnungen für
Alko höhenverstellbare VB-Auflaufbremsen bis zum Baujahr 1992. Diese
nützlichen Ressourcen sind unverzichtbar für jeden, der an der Wartung,
Reparatur oder Restaurierung solcher Auflaufbremsen arbeitet oder sich
für deren technische Details interessiert.
Die Teilelisten verschaffen Ihnen eine klare Übersicht über alle Komponenten, die in den Alko VB-Auflaufbremsen verbaut sind. Jedes Teil ist präzise aufgelistet, einschließlich seiner spezifischen Bezeichnung und gegebenenfalls der zugehörigen Teilenummern. Diese Listen sind eine unerlässliche Hilfe, um genau die Teile zu identifizieren und zu beschaffen, die für Ihre Arbeiten benötigt werden.
Die ausführlichen Explosionszeichnungen bieten Ihnen einen detaillierten Einblick in den Aufbau und die Funktionsweise der Alko VB-Auflaufbremsen. Sie veranschaulichen, wie die verschiedenen Teile zusammenpassen und interagieren, was besonders wertvoll ist, wenn es um komplexe Reparatur- oder Wartungsaufgaben geht. Die Zeichnungen sind so konzipiert, dass sie auch von Laien leicht zu verstehen sind und somit eine einfache Anleitung für die Instandsetzung oder den Austausch von Bauteilen bieten.
Diese Ressourcen sind nicht nur für Profi-Mechaniker und Werkstätten von großem Wert, sondern auch für Hobby-Schrauber und Besitzer von Anhängern oder Freizeitfahrzeugen, die mit diesen spezifischen Alko VB-Auflaufbremsen ausgestattet sind.
Zu beachten ist, dass diese Dokumentationen speziell für Auflaufbremsen bis zum Baujahr 1992 konzipiert sind. Dies gewährleistet, dass Sie Zugang zu Informationen bekommen, die exakt auf die Besonderheiten und Anforderungen dieser älteren Modelle abgestimmt sind.
Ob Sie nun Ersatzteile korrekt identifizieren, eine Reparatur planen oder einfach nur mehr über die technischen Aspekte Ihrer Auflaufbremse erfahren möchten – unsere Teilelisten und Explosionszeichnungen bieten Ihnen das notwendige Wissen und die Sicherheit, um Ihre Projekte erfolgreich umzusetzen.
